锌合金表面处理技术深度解析：蒸发镀、UV真空镀与NCVM工艺对比
在现代表面加工领域，锌合金凭借其优良的铸造性能与成本优势，广泛应用于电子、五金、装饰等行业。然而，锌合金表面易氧化、耐腐蚀性差、装饰性不足，因此常需通过真空镀膜技术提升其外观与性能。本文将系统对比锌合金蒸发镀、UV真空镀（含真空电镀）及NCVM（非导电真空镀） 三种主流工艺的原理、特点及应用场景。
一、锌合金蒸发镀真空镀加工
1. 工艺原理
蒸发镀是物理气相沉积（PVD）的一种，在真空环境下通过电阻加热或电子束轰击，使镀膜材料（如铝、铬、不锈钢等）蒸发成气态原子，随后沉积在锌合金基材表面形成致密薄膜 [K1]。
2. 适用场景与优势

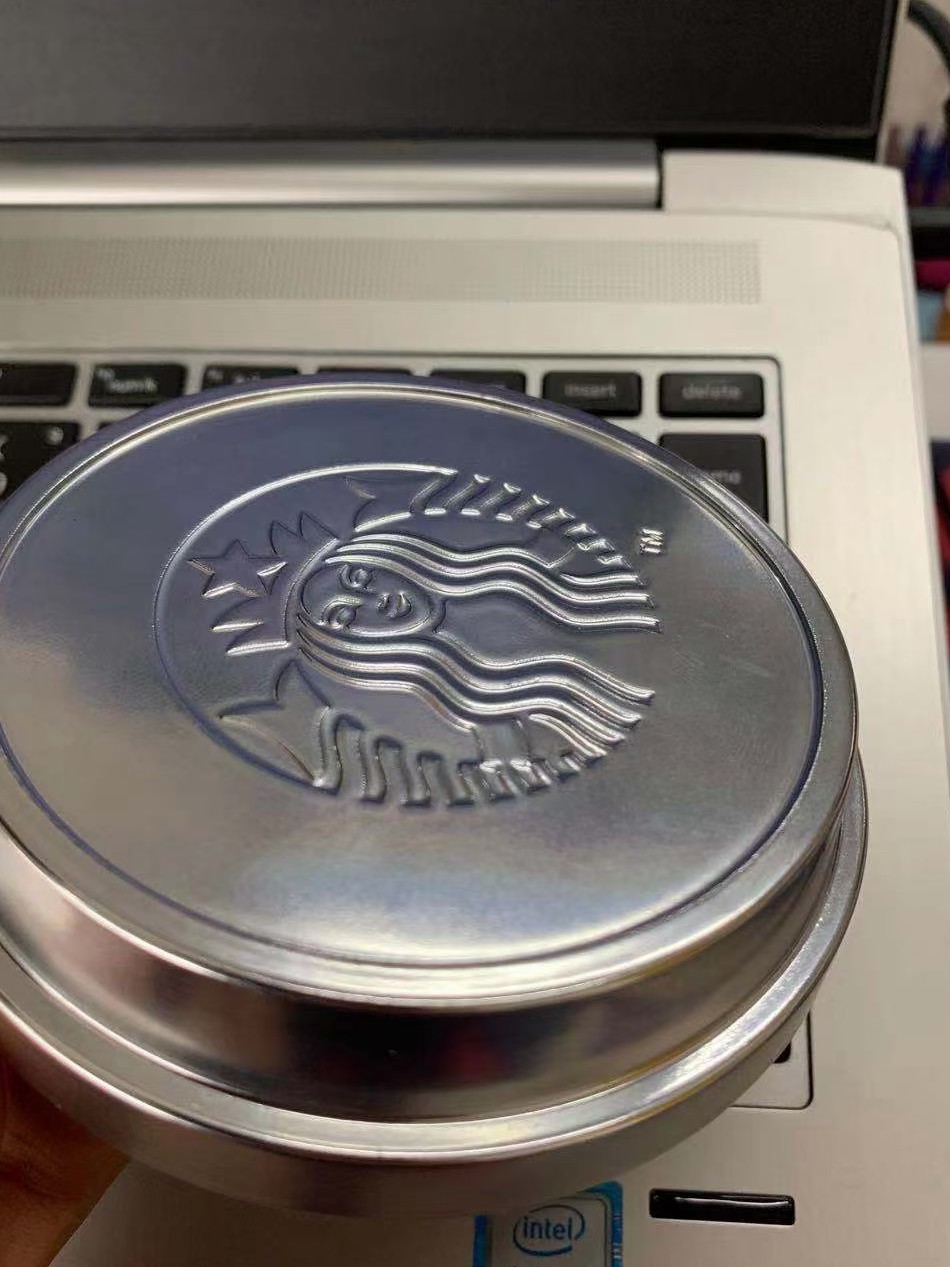

- 高亮度金属效果：蒸发镀可获得镜面般的光泽，尤其适合装饰件（如手机中框、音箱网罩）。
- 成本可控：设备与材料成本低于溅射镀膜，适合批量生产。
- 附着力强：通过等离子清洗与底涂处理，膜层结合力良好。
3. 局限性
- 厚度均匀性：蒸发镀对复杂形状工件（如深孔、角落）的覆盖能力较弱，易出现“阴影效应”。
- 耐磨性：未经保护处理的镀层硬度较低，易刮伤。
二、UV真空镀与UV真空电镀
1. 技术定义
UV真空镀并非独立镀膜技术，而是指在真空镀膜后进行UV光固化涂层处理的复合工艺。具体流程包括：
- 底涂喷涂 → UV固化 → 真空镀膜（通常为蒸发或溅射）→ 面涂UV漆 → 再次固化 [K2]。
UV真空电镀广义上与此相同，但强调镀膜层为金属（如铝、铟），常用于区分非金属UV镀膜（如纳米涂层）。
2. 核心优势
- 极高光泽与通透性：UV漆固化后形成高透明、高硬度保护层，膜层折射率接近光学玻璃，显著提升镜面质感。
- 耐候性与耐化学性：UV漆具有优异的抗紫外线、耐摩擦与耐盐雾性能，延长产品使用寿命。
- 环保性：UV固化过程无溶剂挥发，符合RoHS与REACH法规。
3. 应用案例
- 3C电子产品（耳机、充电仓、智能手表外壳）。
- 高端化妆品包装（香水瓶盖、粉盒）。
- 卫浴五金（水龙头手柄、淋浴头装饰件）。
4. 成本与工艺注意点
- 多层涂装要求高：每层厚度与固化温度需精准控制，否则易产生橘皮、气泡或脱落。
- 返修困难：UV漆固化后不可复溶，不良品需打磨退镀后重新加工。
三、NCVM（非导电真空镀）
1. 技术定义与必要性
NCVM（Non-Conductive Vacuum Metallization）是专为电子产品天线区域设计的真空镀工艺。其核心在于：在金属镀层中掺入非导电成分或通过多层结构设计，使镀膜电阻率升高，避免对射频信号造成屏蔽 [K3]。
2. 主要实现方式
- 掺铟铝镀层：采用Al-In合金靶材，通过控制铟含量（通常5%-15%）使膜层整体绝缘。
- 间断镀膜：在基材表面形成不连续的金属岛状结构。
- 介质层夹层：在金属膜层间插入SiO₂或TiO₂绝缘层，破坏电子连续通路。
3. 检测标准
- 表面电阻率需≥1×10⁶ Ω/sq（特定频段要求可能更高）。
- 经盐雾测试（48h）与高低温循环（-40℃~85℃）后，电阻值变化≤10% [K4]。
4. 与普通UV真空镀的差异
| 对比项 | UV真空电镀 | NCVM |
|---|---|---|
| 导电性 | 导电（屏蔽信号） | 非导电（信号可穿透） |
| 典型用途 | 非天线外壳、装饰件 | 手机背壳、智能穿戴天线区域 |
| 镀层厚度 | 0.1~0.5μm | 0.2~0.8μm（需满足绝缘要求） |
| 成本 | 中等 | 较高（需专用靶材+质检） |
四、工艺选择建议
- 追求极致镜面光泽与耐久性：选择 UV真空电镀（含底涂固化），适用于无天线要求的装饰件。
- 需要保障信号通讯：必须采用 NCVM，并验证电阻率与可靠性试验。
- 锌合金异形件：蒸发镀配合多轴转架可改善覆盖性，但若工件结构极复杂，建议改用溅射镀（成本更高）。
- 环保与健康关注：UV工艺无VOC排放，NCVM中铟成分无害，但需注意镀金/银工艺中的残留重金属处理。
五、行业趋势与局限
- 集成化：高端设备已实现“蒸发+溅射+UV固化”一体化，减少工序流转。
- 新涂层研发：陶瓷UV漆（硬度≥7H）正在替代传统丙烯酸UV漆，提升耐磨性。
- 当前挑战：锌合金在高温固化（UV灯下温度可达80℃）时存在热变形风险，需设计低温固化配方或分段控温。
注：本文技术参数基于主流工艺设备与行业通用标准，具体加工数据请以供应商实测报告为准。所有引用知识库编号均为简化标识，如需完整参考文献列表可另行提供。
发表回复
