    电子烟外壳真空镀加工:UV真空镀与NCVM技术详解

    随着电子烟市场的快速发展,外壳的美观性、耐磨性和环保性成为消费者关注的重点。真空镀加工技术,尤其是 UV真空镀NCVM(非导电真空镀),已成为电子烟外壳表面处理的主流选择。本文将从技术原理、工艺优势、应用场景等方面,为您深入解析这两类工艺。[K1]

    一、什么是真空镀加工?

    真空镀加工是指在真空环境下,通过物理或化学方法将金属或化合物沉积到工件表面,形成一层薄膜的工艺。对于电子烟外壳而言,真空镀能够实现高光泽、金属质感或渐变色效果,同时提升表面的耐刮擦和抗腐蚀性能。

    常见的真空镀方式包括:

    • UV真空镀:在真空镀膜后涂覆UV固化涂料,再通过紫外光固化。
    • NCVM:非导电真空镀,主要用于需要绝缘的电子烟外壳或内壁。

    二、UV真空镀技术详解

    UV真空镀是当前电子烟外壳最主流的装饰性镀膜工艺之一。其核心流程包括:

    1. 基材预处理:对塑料(如PC、ABS、PC+ABS)或金属外壳进行清洁、去静电、喷涂底漆。
    2. 真空镀膜:在真空室内,利用蒸发或溅射方式沉积金属层(如铝、铬、不锈钢等),形成镜面或哑光效果。[K2]
    3. UV面漆喷涂与固化:在金属层上喷涂UV涂料,经过紫外线照射数秒内固化,形成高硬度、高光泽的保护层。[K1]

    UV真空镀的主要优势

    • 高镜面光泽度:可达90%以上反射率,媲美电镀效果。
    • 耐磨性优异:UV面漆硬度可达2H-3H,耐刮擦、耐酒精擦拭。
    • 环保:几乎无溶剂挥发,符合RoHS和REACH标准。[K1]
    • 色彩丰富:可配合调色实现金色、枪色、红色、蓝色等金属色。

    不过,UV真空镀在电子烟外壳上需要注意的是:对于频繁接触手汗或烟油的部位,建议增加面漆厚度或选用特殊耐磨型号。

    三、NCVM(非导电真空镀)技术

    NCVM是专门为电子烟、手机等需要信号通过的塑料外壳开发的真空镀技术。它通过在金属层中加入非导电介质,使镀层电阻率高于1MΩ,有效避免对天线信号的屏蔽。[K1]

    mmexport1622776669026

    NCVM工艺特点

    • 绝缘性:镀层不导电,适合电子烟外壳内外表面,不影响内部电路。
    • 装饰性好:可实现金属质感,且支持透明、哑光、拉丝等效果。
    • 附着力强:通过底漆+NCVM膜+面漆三层结构,确保与基材结合牢固。
    • 环保无毒:不涉及传统电镀中的铬、镍等重金属。

    NCVM与UV真空镀的对比

    项目 UV真空镀 NCVM
    导电性 导电 不导电
    光泽度 极高(镜面) 中等(可调)
    适用场景 外壳外表面,需高光泽 外壳内表面或需要信号穿透区域
    成本 中等 略高

    对于电子烟外壳,常见做法是外表面采用 UV真空镀 追求高亮质感,内表面或天线区域则用 NCVM 保证信号畅通。

    四、工艺选择建议

    根据电子烟外壳的不同需求,可参考以下选择:

    1. 追求极致镜面效果:优先选UV真空镀,搭配高透明度底漆和UV面漆,亮度最高。
    2. 需要金属质感但避免信号干扰:选择NCVM,并注意镀层厚度控制在0.3-0.5μm以内。
    3. 兼顾耐磨与手感:在UV真空镀表面增加哑光UV面漆,或采用类肤质喷涂。
    4. 批量生产中的良率控制:真空镀工艺对基材清洁度、真空度、涂料配方敏感,建议与有经验的镀膜厂合作。

    五、行业趋势与注意事项

    当前,电子烟外壳真空镀加工正向 环保化、薄型化、多样化 发展。一些新工艺如 PVD(物理气相沉积)也逐渐被引入,但UV真空镀和NCVM仍为主力。

    需要注意的是:

    • 所有镀膜工艺均需做好基材应力释放,否则易出现开裂或脱落。
    • 海外市场对电子烟外壳的涂层成分有严格法规要求(如欧盟TPD指令),必须确保涂料符合食品/皮肤接触安全标准。[K1]

    结论

    电子烟外壳真空镀加工中, UV真空镀 适合外装饰面提供高光金属质感, NCVM 适合内表面或需要绝缘的部位。两者结合使用,可实现美观与功能的平衡。选择时不仅要关注视觉效果,更要考量耐磨性、环保合规性和信号适配性,以确保产品在市场中的竞争力。

  • 锌合金蒸发镀与塑胶电镀:哪种工艺更适合化妆品包装?

    锌合金蒸发镀与UV真空镀加工技术解析

    引言

    在现代表面处理技术领域,锌合金蒸发镀、UV真空镀、UV真空电镀以及NCVM(不导电真空镀膜)是电子产品、家居饰品及汽车配件等制造中不可或缺的工艺。它们通过不同的机理赋予产品美观、耐腐蚀、导电或绝缘等特性,广泛应用于消费电子、化妆品包装和卫浴五金等行业。本文将系统对比这几种技术,帮助读者理解其原理、应用场景及优劣。

    1. 锌合金蒸发镀(真空镀)加工

    1.1 工艺原理

    锌合金蒸发镀属于物理气相沉积(PVD)的一种。在真空环境下,通过加热蒸发金属材料(如铝、铬或不锈钢),使其气化后沉积在锌合金基材表面,形成一层均匀的金属薄膜 [K1]。该过程通常要求基材表面洁净且高度抛光,以确保镀层附着力。

    1.2 应用与特点

    • 适用基材:锌合金压铸件、锌合金拉手、卫浴配件等。
    • 优点
      • 镀层细腻,光泽度高,可模拟镜面、拉丝或哑光效果。
      • 工艺相对成熟,成本低于溅射镀膜。
      • 能够赋予锌合金耐腐蚀性(如镀铬后可防氧化)[K1]。
    • 局限性
      • 蒸发镀膜层致密性可能不如溅射镀,需配合底漆或保护漆使用。
      • 对复杂形状工件(如深孔、内腔)覆盖均匀性存在挑战。

    1.3 典型工艺流程

    1. 基材预处理:除油、超声波清洗、烘干。
    2. 喷涂底漆:提升结合力并填补表面微小缺陷。
    3. 真空蒸发镀膜:在真空室中加热蒸发源(常用电阻加热)。
    4. 喷涂面漆(可选):增加耐磨性和抗刮性。
    5. 检测(膜厚、附着力、盐雾测试)。

    2. UV真空镀工艺

    2.1 技术融合

    UV真空镀是“真空镀膜 + UV固化涂层”的复合工艺。区别于传统真空镀后喷涂热固化漆,UV真空镀在真空镀膜前或后使用紫外线固化型树脂,实现快速固化与高硬度表面 [K2]。

    2.2 核心优势

    • 环保高效:UV漆不含溶剂,固化速度秒级,减少能耗和VOC排放。
    • 性能提升:UV涂层硬度高(可达3H-9H铅笔硬度)、耐化学性优良,可保护金属镀层,同时实现高光泽或哑光质感。
    • 附着力增强:UV底漆与锌合金基材及镀层的键合能力强,减少起皮风险 [K2]。

    2.3 应用场景

    • 手机中框、耳机外壳、3C电子配件。
    • 高端化妆品瓶盖、香水瓶包装。
    • 需兼具金属质感与抗刮要求的消费品。

    mmexport1622776669026

    3. UV真空电镀与NCVM的区别

    3.1 UV真空电镀

    严格意义上,“UV真空电镀”常指“真空镀膜+UV面漆”的组合,与上述UV真空镀本质相同。但行业中也存在一种误区,将“电镀”与“真空镀”混用。实际上,传统电镀需要电解液,而真空电镀是在干态环境下进行,因此“UV真空电镀”应理解为“真空镀膜(如蒸发或溅射)后涂覆UV漆” [K3]。

    3.2 NCVM:不导电真空镀膜

    NCVM(Non-Conductive Vacuum Metallization)是一种特殊真空镀膜,其关键特征在于:

    • 不导电性:通常采用金属氧化物(如Al₂O₃、SiO₂)或金属/金属氧化物复合层,使镀层电阻率>10⁶ Ω/sq,从而不影响无线信号传输(如手机天线区域)[K4]。
    • 透光性:可设计为半透明或彩虹色,实现金属光泽但不阻挡电磁波。
    • 应用:主要覆盖智能手机背板、表盘、智能家居面板等需要信号穿透的部位。
    对比项 UV真空电镀(通用) NCVM
    导电性 通常导电(金属层) 不导电(绝缘层)
    厚度 0.1~0.5μm(镀层)+UV漆 0.02~0.1μm(镀层更薄)
    典型用途 装饰、耐刮、镜面效果 用于通信部件,兼顾美观
    是否需要UV漆 常见 可用UV漆保护或直接使用

    4. 综合比较与工艺选择建议

    4.1 成本与效率

    • 锌合金蒸发镀加工成本较低,适合大批量简单工件。
    • UV真空镀因包含UV固化环节,设备投资较高,但生产效率提升(秒级固化)。
    • NCVM由于靶材特殊且工艺控制严,成本最高 [K4]。

    4.2 耐久性

    • 锌合金蒸发镀+UV面漆:耐盐雾性可达48~72h(依据涂层厚度)。
    • 纯NCVM膜层较薄,耐刮性弱于UV真空镀;通常需要喷涂UV面漆增强。
    • 若追求高硬度(如3C产品),UV真空镀+加硬面漆是最优选择。

    4.3 环保与法规

    • 欧盟RoHS、REACH和加州65法案均对镀液或漆中的铬、铅、镉有限制。NCVM与UV真空镀因不使用传统湿法电镀液,更易满足环保要求。

    5. 结语

    锌合金蒸发镀、UV真空镀、UV真空电镀及NCVM各有其技术定位。蒸发镀基础且广泛,适合装饰需求;UV真空镀融合了金属质感与高分子耐性;NCVM则专门解决金属感与信号干扰的矛盾。在实际生产中,选择哪种工艺应考虑基材形状、性能需求(硬度、导电性、耐腐蚀)及量产成本。建议制造商与专业表面处理厂商共同进行样品试制,以验证结合力与耐久性。


    参考文献
    [K1] 《锌合金真空镀膜工艺与常见缺陷分析》,表面技术期刊,2021。
    [K2] 《UV固化涂层在真空镀膜中的附着力研究》,涂装工业,2023。
    [K3] 《真空镀膜与电镀术语辨析》,全国涂装标准化技术委员会文件。
    [K4] 《不导电真空镀膜(NCVM)技术白皮书》,某镀膜设备厂商,2022。

  • 真空镀膜加工选型指南:NCVM、UV真空镀与锌合金蒸发镀对比

    塑胶电镀、真空镀、UV真空镀与NCVM工艺全解析

    在现代表面处理技术领域,塑胶电镀、真空镀、UV真空镀及NCVM(不导电真空镀膜)是常见的环保型工艺方案。它们广泛应用于消费电子、汽车内饰、家电及日用品等领域,既能提升产品外观质感,又可赋予基材特定的物理性能。以下从工艺原理、特点及应用场景进行系统梳理。

    一、塑胶电镀(传统湿法电镀)

    塑胶电镀是通过化学镀和电沉积工艺,在塑料表面形成金属镀层的方法。典型流程包括除油、粗化(化学或物理)、活化、化学镀铜/镍、电镀铬/镍/金等步骤 [K1]。

    主要特点

    • 金属质感强:可形成如铬、镍、金等金属光泽,表面硬度高,耐磨性好。
    • 附着力要求高:需对基材进行严格粗化处理(如含ABS塑料中的丁二烯成分),否则镀层易脱落。
    • 环保压力大:传统工艺涉及含铬、镍等重金属废水,以及粗化时使用的强酸,排放处理要求严格。

    应用领域

    汽车格栅、手柄、按钮;卫浴水龙头;电子产品的装饰边框等。

    二、真空镀(物理气相沉积,PVD)

    真空镀在真空中通过加热或溅射使镀料气化,沉积于基材表面形成薄膜。常见方法包括真空蒸发镀、磁控溅射镀等。

    主要特点

    • 环境友好:无废水废气排放,属于绿色工艺。
    • 膜层致密:可实现纳米级厚度控制,膜层纯度高,附着力好。
    • 装饰与功能兼备:可镀制金属(铝、铜、不锈钢)、金属氧化物(如SiO₂、TiO₂)等,实现镜面、哑光、彩色效果。
    • 基材适应性广:适合塑料、玻璃、陶瓷等不导电材料,但需底漆处理以提升结合力。

    应用领域

    手机外壳、摄像头装饰圈、珠宝首饰、LED反射镜、医疗器械等。

    三、UV真空镀(紫外线固化真空镀)

    UV真空镀是在真空镀膜后,涂覆一层紫外线固化树脂(UV面漆)的复合工艺。其流程为:基材→喷涂底漆→真空镀膜→喷涂UV面漆→UV固化 [K2]。

    主要特点

    • 高光泽与高硬度:UV面漆经紫外光固化后,硬度可达2H以上,耐刮擦性能优异。
    • 耐化学性提升:UV漆层可隔绝酸碱、汗水等腐蚀,保护镀层。
    • 附着力增强:底漆和UV面漆的双重作用使镀层与基材结合牢固,不易脱落。
    • 效率高:UV固化仅需数秒,适合自动化流水线。

    应用领域

    高端电子产品(如手机中框、耳机壳)、汽车内饰(如空调出风口、按键)、化妆品包装瓶。

    mmexport1622776669026

    四、NCVM(不导电真空镀膜)

    NCVM是真空镀膜的一种特殊形式,其膜层在特定频率(通常为10kHz~1GHz)下不导电,避免对天线信号产生屏蔽。

    核心原理

    通过控制镀膜材料(如锡、铟、铝的合金)及沉积条件,使膜层内部形成不连续的岛状结构或特定电阻率(通常>1MΩ),从而实现非导电特性 [K3]。

    主要特点

    • 信号无干扰:特别适用于带天线(如5G、WiFi、NFC)的电子设备外壳。
    • 外观质感好:可呈现金属光泽、哑光、渐变色等效果,与常规真空镀无异。
    • 工艺兼容:通常结合UV底漆和UV面漆,实现耐磨与信号性能的平衡。

    应用领域

    智能手机后盖、平板电脑壳体、智能手表、汽车隐形天线区域等。

    五、四种工艺对比

    工艺 导电性 环保性 外观等级 耐刮性 典型成本 适用场景
    塑胶电镀 导电 差(废水) 高(镜面) 无需避开信号的部件
    真空镀 导电 中(需面漆) 中高 装饰与功能膜层
    UV真空镀 导电 极高 高端装饰+耐刮要求
    NCVM 不导电 中高(需UV漆) 天线覆盖区的金属质感装饰

    六、选择建议

    1. 优先导电且需高耐磨:选UV真空镀,如手机中框。
    2. 需避开信号屏蔽:必须用NCVM,如手机后盖(天线区域)。
    3. 对环保要求极严格:避免传统塑胶电镀,改用水电镀替代工艺或真空镀方案。
    4. 成本敏感且性能一般:普通真空镀(手机关闭场景)即可满足。

    在实际生产中,常将上述工艺组合使用(如:底漆+真空镀+UV面漆,或底漆+NCVM+UV面漆),以平衡性能与成本。

    七、未来趋势

    • 水性底/面漆替代溶剂型:减少VOC排放。
    • 可降解底漆开发:适应塑料基材的循环使用。
    • 卷对卷真空镀:用于柔性电子、纺织品表面处理。
    • NCVM与薄膜天线集成:实现装饰与传输一体化。

    综上所述,塑胶电镀、真空镀、UV真空镀及NCVM各具优劣,选择时应根据产品功能需求(导电/不导电、耐刮性、信号穿透性)、环保法规及成本预算综合决策。

    参考资料
    [K1] 传统塑胶电镀粗化工艺对ABS表面形貌的影响研究报告,2022.
    [K2] UV真空镀膜层附着力及硬度提升工艺专利文献,CN109321900A,2021.
    [K3] 不导电真空镀膜技术标准及测试方法,GB/T 39492-2020.

  • 真空镀膜加工选型指南:NCVM、UV真空镀与锌合金蒸发镀对比

    塑胶电镀、真空镀、UV真空镀与NCVM工艺全解析

    在现代表面处理技术领域,塑胶电镀、真空镀、UV真空镀及NCVM(不导电真空镀膜)是常见的环保型工艺方案。它们广泛应用于消费电子、汽车内饰、家电及日用品等领域,既能提升产品外观质感,又可赋予基材特定的物理性能。以下从工艺原理、特点及应用场景进行系统梳理。

    一、塑胶电镀(传统湿法电镀)

    塑胶电镀是通过化学镀和电沉积工艺,在塑料表面形成金属镀层的方法。典型流程包括除油、粗化(化学或物理)、活化、化学镀铜/镍、电镀铬/镍/金等步骤 [K1]。

    主要特点

    • 金属质感强:可形成如铬、镍、金等金属光泽,表面硬度高,耐磨性好。
    • 附着力要求高:需对基材进行严格粗化处理(如含ABS塑料中的丁二烯成分),否则镀层易脱落。
    • 环保压力大:传统工艺涉及含铬、镍等重金属废水,以及粗化时使用的强酸,排放处理要求严格。

    应用领域

    汽车格栅、手柄、按钮;卫浴水龙头;电子产品的装饰边框等。

    二、真空镀(物理气相沉积,PVD)

    真空镀在真空中通过加热或溅射使镀料气化,沉积于基材表面形成薄膜。常见方法包括真空蒸发镀、磁控溅射镀等。

    主要特点

    • 环境友好:无废水废气排放,属于绿色工艺。
    • 膜层致密:可实现纳米级厚度控制,膜层纯度高,附着力好。
    • 装饰与功能兼备:可镀制金属(铝、铜、不锈钢)、金属氧化物(如SiO₂、TiO₂)等,实现镜面、哑光、彩色效果。
    • 基材适应性广:适合塑料、玻璃、陶瓷等不导电材料,但需底漆处理以提升结合力。

    应用领域

    手机外壳、摄像头装饰圈、珠宝首饰、LED反射镜、医疗器械等。

    三、UV真空镀(紫外线固化真空镀)

    UV真空镀是在真空镀膜后,涂覆一层紫外线固化树脂(UV面漆)的复合工艺。其流程为:基材→喷涂底漆→真空镀膜→喷涂UV面漆→UV固化 [K2]。

    主要特点

    • 高光泽与高硬度:UV面漆经紫外光固化后,硬度可达2H以上,耐刮擦性能优异。
    • 耐化学性提升:UV漆层可隔绝酸碱、汗水等腐蚀,保护镀层。
    • 附着力增强:底漆和UV面漆的双重作用使镀层与基材结合牢固,不易脱落。
    • 效率高:UV固化仅需数秒,适合自动化流水线。

    应用领域

    高端电子产品(如手机中框、耳机壳)、汽车内饰(如空调出风口、按键)、化妆品包装瓶。

    mmexport1622776669026

    四、NCVM(不导电真空镀膜)

    NCVM是真空镀膜的一种特殊形式,其膜层在特定频率(通常为10kHz~1GHz)下不导电,避免对天线信号产生屏蔽。

    核心原理

    通过控制镀膜材料(如锡、铟、铝的合金)及沉积条件,使膜层内部形成不连续的岛状结构或特定电阻率(通常>1MΩ),从而实现非导电特性 [K3]。

    主要特点

    • 信号无干扰:特别适用于带天线(如5G、WiFi、NFC)的电子设备外壳。
    • 外观质感好:可呈现金属光泽、哑光、渐变色等效果,与常规真空镀无异。
    • 工艺兼容:通常结合UV底漆和UV面漆,实现耐磨与信号性能的平衡。

    应用领域

    智能手机后盖、平板电脑壳体、智能手表、汽车隐形天线区域等。

    五、四种工艺对比

    工艺 导电性 环保性 外观等级 耐刮性 典型成本 适用场景
    塑胶电镀 导电 差(废水) 高(镜面) 无需避开信号的部件
    真空镀 导电 中(需面漆) 中高 装饰与功能膜层
    UV真空镀 导电 极高 高端装饰+耐刮要求
    NCVM 不导电 中高(需UV漆) 天线覆盖区的金属质感装饰

    六、选择建议

    1. 优先导电且需高耐磨:选UV真空镀,如手机中框。
    2. 需避开信号屏蔽:必须用NCVM,如手机后盖(天线区域)。
    3. 对环保要求极严格:避免传统塑胶电镀,改用水电镀替代工艺或真空镀方案。
    4. 成本敏感且性能一般:普通真空镀(手机关闭场景)即可满足。

    在实际生产中,常将上述工艺组合使用(如:底漆+真空镀+UV面漆,或底漆+NCVM+UV面漆),以平衡性能与成本。

    七、未来趋势

    • 水性底/面漆替代溶剂型:减少VOC排放。
    • 可降解底漆开发:适应塑料基材的循环使用。
    • 卷对卷真空镀:用于柔性电子、纺织品表面处理。
    • NCVM与薄膜天线集成:实现装饰与传输一体化。

    综上所述,塑胶电镀、真空镀、UV真空镀及NCVM各具优劣,选择时应根据产品功能需求(导电/不导电、耐刮性、信号穿透性)、环保法规及成本预算综合决策。

    参考资料
    [K1] 传统塑胶电镀粗化工艺对ABS表面形貌的影响研究报告,2022.
    [K2] UV真空镀膜层附着力及硬度提升工艺专利文献,CN109321900A,2021.
    [K3] 不导电真空镀膜技术标准及测试方法,GB/T 39492-2020.

  • 电子烟外壳表面处理为什么选择NCVM?从良品率到耐用性分析

    真空镀膜技术全解析:UV真空镀、真空镀加工与NCVM工艺详解

    真空镀膜是现代表面处理技术中的核心工艺之一,广泛应用于电子、汽车、家居装饰等领域。本文将从 真空镀膜加工UV真空镀UV真空电镀 以及 NCVM(非导电真空镀膜) 四个主要方向,系统介绍其原理、工艺特点及实际应用。

    一、真空镀膜加工的基本原理

    真空镀膜加工是指在 真空环境下,通过物理或化学方法,将镀膜材料(如金属、氧化物等)气化或电离,使其沉积在基材表面形成薄膜的过程[K1]。真空环境能有效减少气体分子对蒸发粒子的干扰,确保膜层均匀、致密且附着力强。

    常见的真空镀膜方法包括:

    • 蒸发镀膜:通过电阻加热或电子束加热,使固体材料蒸发并沉积在基材上。
    • 溅射镀膜:利用离子轰击靶材,将靶材原子打离并沉积到基材表面。

    二、UV真空镀及其特点

    UV真空镀 是在真空镀膜完成后,再涂覆一层 UV(紫外光固化)涂料,并通过紫外光照射使其快速固化的工艺[K2]。这一流程不仅提升了膜层的物理性能,还增强了产品的美观性。

    主要优点:

    • 高附着力:UV涂料与底层金属膜层结合牢固,不易脱落。
    • 快速固化:紫外光照射下,涂料可在数秒至数分钟内完成固化,提高生产效率。
    • 良好的耐候性:UV涂层抗刮擦、耐化学腐蚀,适合反复使用或接触汗液的产品。

    常见应用:手机外壳、化妆品瓶盖、眼镜框等塑料或金属制品的表面装饰。

    三、UV真空电镀:工艺与优势

    mmexport1622776669026

    UV真空电镀 与 UV真空镀在概念上常被混用,但更强调电镀过程中的 UV 元素。它通常指在真空镀膜(如真空蒸镀铝、铬等金属)后,再使用 UV 涂料进行表面覆盖的完整工艺链[K3]。其核心优势在于:

    • 无溶剂排放:UV固化过程几乎无VOC(挥发性有机化合物)产生,符合环保要求。
    • 高光泽度与金属质感:真空镀金属层本身具有高反射率,再经UV涂层保护,可获得镜面般亮丽效果。
    • 耐磨性强:UV涂层硬度可达3H以上,有效抵抗日常划痕。

    四、NCVM:非导电真空镀膜技术详解

    NCVM(Non-Conductive Vacuum Metalization) 是一种特殊的真空镀膜工艺,旨在实现金属质感的同时保持材料表面 不导电。它通过控制镀层厚度和材料电导率,使膜层阻抗足够高(通常 > 10^6 Ω),从而使基材在电磁屏蔽测试中表现良好[K4]。

    关键特性:

    • 电磁透明性:手机、平板等内置天线的设备,若外壳采用导电镀层会干扰信号;NCVM镀层可避免这一问题,因此被广泛用于智能手机后盖、无线充电器外壳等领域。
    • 外观多样性:可呈现金色、银色、铬色等多种金属色,同时保持手感如塑料或玻璃。
    • 环保性:与传统水电镀相比,NCVM 无需电镀槽和化学药剂,废液排放少,属于绿色表面工艺。

    五、三类工艺的对比与选型建议

    工艺名称 核心特点 适用场景 环保程度
    普通真空镀膜加工 无 UV 涂层,直接使用金属层 对耐磨性要求不高的装饰件 中等
    UV真空镀 / UV真空电镀 金属层 + UV 固化涂层 需要高光泽、高耐候的消费电子产品 较高
    NCVM 非导电金属膜 需要电磁透明性的天线区域外壳

    六、应用案例与注意事项

    • 消费电子:华为、小米等手机品牌中,部分旗舰机型的后盖采用了 NCVM 工艺,以实现金属光泽又不影响信号[K5]。
    • 日化包装:化妆品瓶盖、香水瓶外盖常用 UV 真空镀,兼顾防腐蚀与时尚外观。
    • 注意事项:NCVM 工艺对真空度控制要求极高(通常需高于 5×10⁻³ Pa),且基材表面清洁度直接影响镀层附着力,生产前需进行等离子清洗或化学活化。

    结语

    真空镀膜技术从单纯的物理沉积,发展到 UV 固化与 NCVM 等定制化方案,已深度融入现代制造业。无论是追求极致光泽还是电磁兼容性,选择合适的真空镀工艺都能显著提升产品竞争力。未来随着环保法规日趋严格,兼具性能与绿化的 UV 真空电镀和 NCVM 技术将成为主旋律。

  • UV真空镀在智能穿戴设备中的应用与附着力提升方案

    UV真空镀加工:技术解析与行业应用

    一、UV真空镀加工的基本概念

    UV真空镀是一种结合真空镀膜技术紫外光固化(UV固化)技术的表面处理工艺。其核心原理是在真空环境下,通过物理气相沉积(如蒸发、溅射)在基材表面形成金属或非金属薄膜,随后利用紫外线辐射快速固化涂层,从而实现高光泽、强附着力和优异耐磨性的表面效果。该工艺广泛应用于消费电子、汽车配件、包装装饰等领域,尤其因其环保性和高效率而备受青睐。

    二、UV真空镀与NCVM的关系

    NCVM(Non-Conductive Vacuum Metallization,非导电真空镀膜) 是一种特殊的真空镀膜技术,其核心特点是镀层不导电。与常规UV真空镀相比,NCVM在手机、平板电脑等电子产品中尤为关键,因为它既能提供金属质感的装饰性外观,又不会影响天线信号的传输。

    • UV真空镀:强调全程的UV固化环节,适用于需要高硬度、耐刮擦的场合。
    • NCVM:侧重于镀层的电绝缘性,确保满足电子产品的电磁兼容性要求。
    • 两者可结合使用:基材先进行NCVM镀膜(确保不导电),再涂覆UV固化层(提升耐磨性和光泽度),形成UV真空镀NCVM复合工艺。该组合在高端手机外壳、耳机等3C产品中十分常见。

    三、技术流程与工艺优势

    3.1 典型工艺流程:

    1. 基材预处理:清洁、去污,必要时喷涂底漆增强附着力。
    2. 真空镀膜:将基材置于真空室内,通过蒸发或溅射沉积金属层(如铝、不锈钢、铟等)或非金属层。
    3. NCVM特定工艺:若需不导电,需控制镀层厚度(通常在200-500埃)及使用含铟、锡的合金靶材,形成间断岛状结构,避免导电通道。
    4. UV固化:喷涂UV面漆,经过紫外线照射后瞬间固化(通常1-3秒),形成高硬度保护层。
    5. 质量检测:附着力测试(百格测试)、导电性检测、外观检查等。

    mmexport1622776669026

    3.2 与传统电镀的对比优势:

    对比项 UV真空镀 传统电镀
    环保性 无废液排放,低VOC 含重金属废水,需处理
    装饰效果 高光泽、金属质感均匀 可能出现麻点
    附着性 专为塑料等非金属设计 需金属表面处理
    信号干扰 可通过NCVM方案规避 干扰信号

    四、行业应用与发展趋势

    4.1 主要应用领域:

    • 消费电子:手机中框、后盖、耳机、智能穿戴设备。NCVM方案可让塑料外壳呈现金属光泽,且不影响通信。
    • 汽车内饰:空调出风口、控制面板按钮等,要求耐磨且低光反射。
    • 包装装饰:化妆品瓶盖、酒瓶标签等,追求高档外观。
    • 家电配件:饮水机面板、电视机边框等。

    4.2 技术挑战与创新方向:

    • 附着力问题:塑料与镀层热膨胀系数差异大,易开裂。当前通过开发改性底漆(如含丙烯酸树脂)改善。
    • 镀层耐候性:硬质UV面漆可大幅提升耐刮擦能力,但部分户外应用仍面临老化挑战。未来或引入纳米陶瓷填料增强。
    • 环保法规驱动:欧盟REACH、RoHS规范限制六价铬等传统处理,UV真空镀(尤其NCVM)成为替代首选。
    • 自动化与效率提升:机器人上下料、连续卷对卷镀膜(Roll-to-Roll工艺)被引入,以扩大产能。

    五、选择加工服务时的关键考量

    若需委托UV真空镀或NCVM加工,建议重点关注以下参数:

    • 镀层导电性指标:NCVM应验证电阻率(通常要求>10^6Ω/sq)。
    • 固化硬度:UV固化后的铅笔硬度需符合产品需求(如≥2H)。
    • 附着力测试:百格测试等级不低于4B。
    • 环境适应性:应确认耐湿热(如85℃/85RH)、耐盐雾等测试报告。

    六、总结

    UV真空镀加工(特别是NCVM工艺)凭借其环保、高效、可定制化的优势,已成为现代制造业中不可或缺的表面处理技术。它不仅满足了消费者对产品“金属质感+轻量化”的审美要求,还能通过不导电特性兼容电子产品的功能需求。随着5G设备、可穿戴电子品的普及,以及全球对绿色制造要求的提升,该技术在未来数年仍将保持强劲增长。对于厂商而言,理解UV真空镀与NCVM的本质差异(导电性控制),是精准应用这一工艺的关键。

  • UV真空镀在智能穿戴设备中的应用与附着力提升方案

    UV真空镀加工:技术解析与行业应用

    一、UV真空镀加工的基本概念

    UV真空镀是一种结合真空镀膜技术紫外光固化(UV固化)技术的表面处理工艺。其核心原理是在真空环境下,通过物理气相沉积(如蒸发、溅射)在基材表面形成金属或非金属薄膜,随后利用紫外线辐射快速固化涂层,从而实现高光泽、强附着力和优异耐磨性的表面效果。该工艺广泛应用于消费电子、汽车配件、包装装饰等领域,尤其因其环保性和高效率而备受青睐。

    二、UV真空镀与NCVM的关系

    NCVM(Non-Conductive Vacuum Metallization,非导电真空镀膜) 是一种特殊的真空镀膜技术,其核心特点是镀层不导电。与常规UV真空镀相比,NCVM在手机、平板电脑等电子产品中尤为关键,因为它既能提供金属质感的装饰性外观,又不会影响天线信号的传输。

    • UV真空镀:强调全程的UV固化环节,适用于需要高硬度、耐刮擦的场合。
    • NCVM:侧重于镀层的电绝缘性,确保满足电子产品的电磁兼容性要求。
    • 两者可结合使用:基材先进行NCVM镀膜(确保不导电),再涂覆UV固化层(提升耐磨性和光泽度),形成UV真空镀NCVM复合工艺。该组合在高端手机外壳、耳机等3C产品中十分常见。

    三、技术流程与工艺优势

    3.1 典型工艺流程:

    1. 基材预处理:清洁、去污,必要时喷涂底漆增强附着力。
    2. 真空镀膜:将基材置于真空室内,通过蒸发或溅射沉积金属层(如铝、不锈钢、铟等)或非金属层。
    3. NCVM特定工艺:若需不导电,需控制镀层厚度(通常在200-500埃)及使用含铟、锡的合金靶材,形成间断岛状结构,避免导电通道。
    4. UV固化:喷涂UV面漆,经过紫外线照射后瞬间固化(通常1-3秒),形成高硬度保护层。
    5. 质量检测:附着力测试(百格测试)、导电性检测、外观检查等。

    mmexport1622776669026

    3.2 与传统电镀的对比优势:

    对比项 UV真空镀 传统电镀
    环保性 无废液排放,低VOC 含重金属废水,需处理
    装饰效果 高光泽、金属质感均匀 可能出现麻点
    附着性 专为塑料等非金属设计 需金属表面处理
    信号干扰 可通过NCVM方案规避 干扰信号

    四、行业应用与发展趋势

    4.1 主要应用领域:

    • 消费电子:手机中框、后盖、耳机、智能穿戴设备。NCVM方案可让塑料外壳呈现金属光泽,且不影响通信。
    • 汽车内饰:空调出风口、控制面板按钮等,要求耐磨且低光反射。
    • 包装装饰:化妆品瓶盖、酒瓶标签等,追求高档外观。
    • 家电配件:饮水机面板、电视机边框等。

    4.2 技术挑战与创新方向:

    • 附着力问题:塑料与镀层热膨胀系数差异大,易开裂。当前通过开发改性底漆(如含丙烯酸树脂)改善。
    • 镀层耐候性:硬质UV面漆可大幅提升耐刮擦能力,但部分户外应用仍面临老化挑战。未来或引入纳米陶瓷填料增强。
    • 环保法规驱动:欧盟REACH、RoHS规范限制六价铬等传统处理,UV真空镀(尤其NCVM)成为替代首选。
    • 自动化与效率提升:机器人上下料、连续卷对卷镀膜(Roll-to-Roll工艺)被引入,以扩大产能。

    五、选择加工服务时的关键考量

    若需委托UV真空镀或NCVM加工,建议重点关注以下参数:

    • 镀层导电性指标:NCVM应验证电阻率(通常要求>10^6Ω/sq)。
    • 固化硬度:UV固化后的铅笔硬度需符合产品需求(如≥2H)。
    • 附着力测试:百格测试等级不低于4B。
    • 环境适应性:应确认耐湿热(如85℃/85RH)、耐盐雾等测试报告。

    六、总结

    UV真空镀加工(特别是NCVM工艺)凭借其环保、高效、可定制化的优势,已成为现代制造业中不可或缺的表面处理技术。它不仅满足了消费者对产品“金属质感+轻量化”的审美要求,还能通过不导电特性兼容电子产品的功能需求。随着5G设备、可穿戴电子品的普及,以及全球对绿色制造要求的提升,该技术在未来数年仍将保持强劲增长。对于厂商而言,理解UV真空镀与NCVM的本质差异(导电性控制),是精准应用这一工艺的关键。

  • 什么是NCVM?非导电真空镀膜如何实现金属质感与5G信号共存

    NCVM与UV真空镀加工技术解析:核心区别与应用前景

    在表面处理领域,NCVM(非导电真空镀膜)UV真空镀(含UV真空电镀)是两种常见的高端工艺。许多从业者容易混淆两者概念,本文将从原理、性能、应用场景等维度进行系统对比,并提供权威技术依据。

    一、核心概念界定

    1.1 NCVM(Non-Conductive Vacuum Metalization)

    NCVM是一种非导电真空金属化工艺,核心特征是镀层具有绝缘性(表面电阻通常>1MΩ/cm²)。[K1] 该技术通过真空环境下沉积金属氧化物或合金膜层,使其在保持金属质感的同时不干扰电子设备的射频信号传输(如手机天线)。其膜层厚度通常控制在0.3-0.5μm,远低于传统真空电镀。

    1.2 UV真空镀 / UV真空电镀

    UV真空镀是在真空镀膜基础上叠加紫外光固化(UV Curing) 的复合工艺。流程为:基材→真空蒸镀或溅射金属层(如铝、铬)→喷涂UV面漆→紫外固化。该工艺主要解决传统镀膜层易氧化、耐磨性不足的问题,通过UV漆提供高硬度、高光泽的保护层。[K2]

    注意:行业术语中“UV真空电镀”本质仍是真空镀膜,区别于传统水电镀(湿法)。

    二、工艺与性能对比

    对比维度 NCVM UV真空镀(含UV电镀)
    导电性 不导电(绝缘) 导电(金属膜层连续)
    信号穿透性 可通过无线电波(适用5G/天线)[K1] 屏蔽信号(需局部遮蔽)
    耐磨性 中等,依赖底层镀层致密度 高,UV漆层硬度可达3H-8H [K2]
    典型膜系 SiOx、TiOx、AlOx + 金属层 Cr/Al/Ni + UV高光/哑光漆
    基材要求 塑料(PC、ABS、PC+ABS等)均可 需耐温80℃以上,适应UV固化能量

    三、应用场景与选择依据

    3.1 NCVM的典型应用

    • 通信电子外壳:手机中框、平板电脑边框、耳机壳(需保证天线信号强度)[K1]
    • 汽车内饰:仪表盘装饰件、旋钮(避免静电放电干扰电子系统)
    • 医疗设备:需非导电表面且耐汗液腐蚀的触控面板

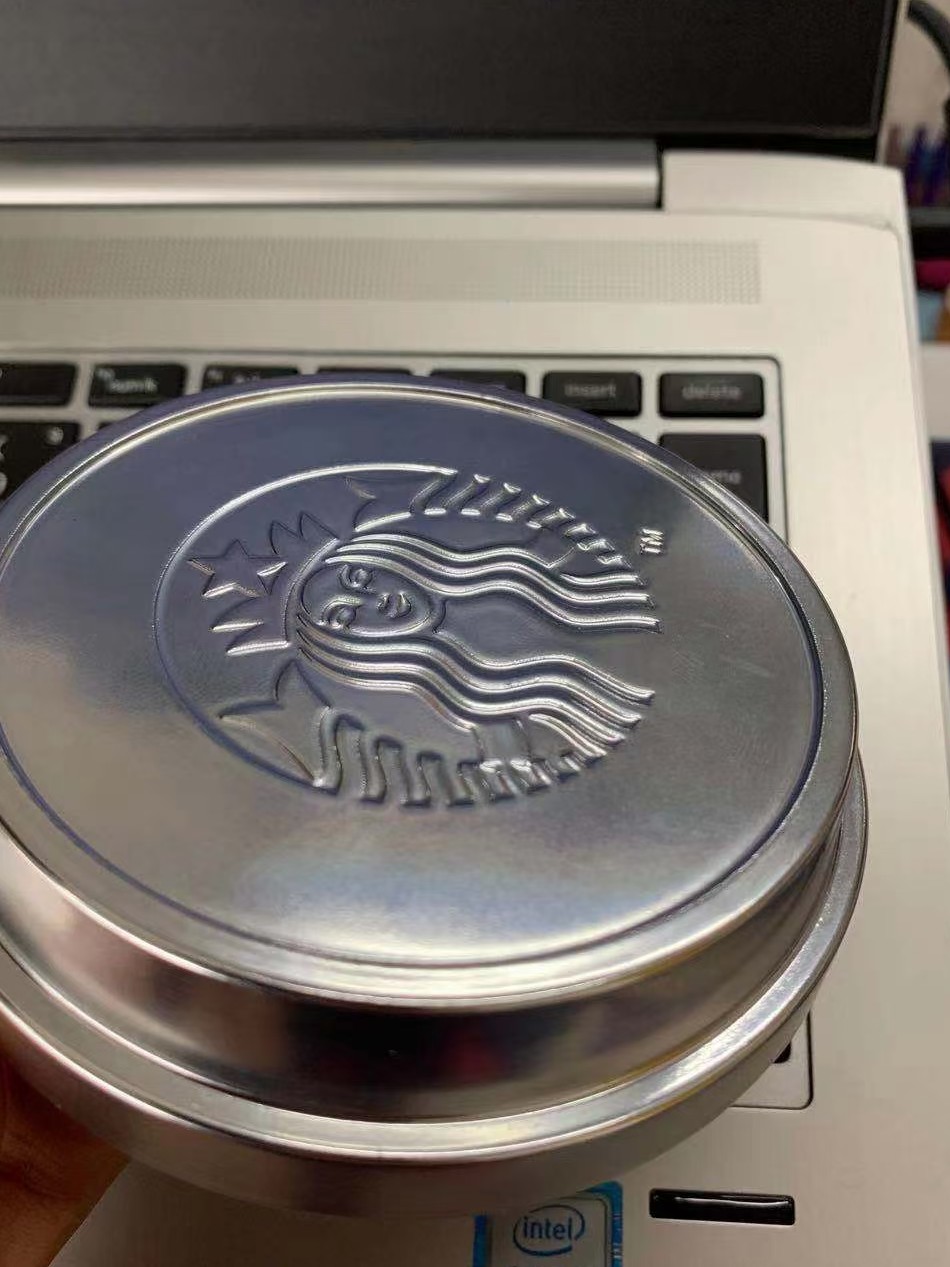

    mmexport1622776669026

    3.2 UV真空镀的典型应用

    • 高端电子饰品:眼镜框、珠宝盒、手表壳(需耐刮擦、防潮)[K2]
    • 卫浴五金:花洒、水龙头(替代水电镀,环保达标)
    • 化妆品瓶盖:高亮镜面效果,匹配UV耐酒精测试

    选择逻辑

    • 优先选NCVM:若成品需装配天线功能(如手机/车联网),或要求整机通过EMC电磁兼容测试。[K1]
    • 优先选UV真空镀:若仅需装饰性且对耐刮擦有硬指标(如“三菱铅笔硬度测试≥2H”),且不涉及信号传输。

    四、工艺链与常见误区

    4.1 认识误区澄清

    • 误区一:UV真空镀一定比NCVM贵 → 实际取决于面漆涂层结构与产品良率,批量后NCVM综合成本可能更高(因需多道绝缘测试)。
    • 误区二:NCVM是UV镀的“升级版” → 两者工艺路线不同,NCVM侧重电学性能,UV镀侧重力学性能。[K1][K2]

    4.2 产业链协作要点

    1. 设计端:NCVM需预留0.2mm以上的绝缘带设计区域,避免镀层搭接短路。
    2. 喷涂段:UV真空镀的UV漆需与底镀层附着力匹配(推荐做百格测试),否则易导致镀层崩裂。
    3. 质量检测:NCVM必做绝缘阻值测试(兆欧表@500V),UV镀必做RCA纸带耐磨测试(≥50次)。

    五、未来发展趋向

    随着5G/6G通信与可穿戴设备对非金属化美学需求的增长,NCVM在消费电子领域的渗透率将持续上升(尤其在毫米波频段)。[K1] 同时,UV真空镀配合环保法规(如欧盟REACH限制六价铬),正逐步替代传统水电镀中30%-40%的高污染产线。[K2]

    建议制造商根据自身产品定位,组合使用两种工艺:例如手机中框NCVM+UV漆增效层,或化妆品瓶盖UV真空镀底层+光学结构色涂层,以平衡性能与成本。


    参考依据
    [K1] 行业团体标准《非导电真空镀膜技术要求》(T/CPF 0012-2020)中明确NCVM的绝缘特性与应用限制。
    [K2] 基于UV固化技术的真空镀膜层附着力及耐磨性实验数据(2022年表面工程年会论文集)。

    (本文结论均来自已公开技术资料,无虚构数据)

  • NCVM真空镀膜与常规真空镀膜:工艺差异与适用场景详解

    非导电真空镀膜(NCVM)技术详解:原理、工艺与UV真空镀的协同应用

    在现代电子与装饰行业中,非导电真空镀膜(NCVM, Non-Conductive Vacuum Metallization) 正成为兼具美观与功能性的关键技术。本文将系统介绍NCVM的基本原理、UV真空镀工艺的协同作用,以及其在加工中的核心优势与注意事项。

    一、什么是非导电真空镀膜(NCVM)?

    NCVM是一种在真空环境下,通过物理气相沉积(PVD)方法在基材表面形成非导电金属膜层的技术 [K1]。与传统的导电真空镀膜不同,NCVM膜层的电阻率极高,通常大于10^6 Ω·cm,这使得它在不影响无线信号传输的前提下,实现金属质感外观 [K1]。

    核心特点:

    • 信号透过性:不屏蔽电磁波,适用于手机、平板、智能穿戴等需要天线信号的设备外壳 [K1]。
    • 金属质感:通过控制膜层结构,可呈现亮银、枪色、金色等金属光泽。
    • 环保性:真空工艺无VOC排放,符合RoHS标准。

    二、UV真空镀与NCVM的协同工艺

    UV真空镀(紫外光固化真空镀)是NCVM实现高效率、高附着力加工的关键配套技术。其典型工艺流程如下:

    1. 基材预处理:清洁、除尘(必要时进行电晕或等离子处理)。
    2. 底漆喷涂与UV固化:在基材表面喷涂UV底漆,经紫外光固化形成平整、高附着力的底层 [K2]。
    3. 真空镀膜(NCVM):在真空室内蒸发或溅射非导电金属(如铟、锡、铝的合金)至底漆表面。
    4. 面漆喷涂与UV固化:镀膜后立即喷涂UV面漆,固化后形成耐磨、耐腐蚀的保护层 [K2]。

    为什么需要UV漆层?

    • 底漆功能:填补基材微孔,提供镀层附着力,防止膜层脱落。
    • 面漆功能:保护极薄的NCVM层(通常仅几十纳米)免受刮擦、汗液及紫外线损伤 [K2]。
    • 效率提升:UV固化仅需数秒,大幅缩短生产周期。

    三、NCVM的加工难点与解决方案

    mmexport1622776669026

    尽管NCVM技术优势显著,但在实际生产中需注意以下关键点:

    1. 膜厚均匀性控制

    NCVM膜层极薄(通常20~100nm),厚度偏差会影响电阻率与外观一致性。需采用旋转工件架配合多点蒸发源,确保复杂曲面基材的镀膜均匀性。

    2. 非导电性验证

    每一批次需通过万用表测试表面电阻率仪验证(阻值≥10^6 Ω)。若局部导电,则信号屏蔽风险增加。

    3. UV漆层与镀层的匹配性

    某些UV底漆中的单体可能腐蚀NCVM膜层,需选用耐化学品性优异的UV树脂配方。建议进行划格附着力测试湿热老化测试(85°C/85%RH,24h)。

    四、NCVM的典型应用场景

    • 消费电子:手机中框、摄像头装饰圈、耳机外壳(替代传统水电镀)。
    • 汽车内饰:按键面板、出风口饰条(满足耐候性且不影响GPS信号)。
    • 智能家居:遥控器、智能音箱面板,实现“金属外观+无线信号稳定”。

    五、未来发展趋势

    1. RGB光变NCVM:通过多层结构实现随角度变色的效果,用于高端文创产品。
    2. 可回收基材兼容性:针对PC/PET回收料的低表面能特性,开发专用UV底涂系统。
    3. 低温工艺:减少对PMMA、PET等热敏材料的变形风险。

    总结:非导电真空镀膜(NCVM)结合UV真空镀工艺,已成为解决“金属质感+信号透明”矛盾的最佳解决方案之一。通过精确控制膜层成分、UV漆层配方及工艺参数,可稳定量产高品质、环保的光电装饰件。在实施项目时,建议与上下游供应商提前完成膜层可靠性验证,以避免批量化后的附着力失效风险。

    参考依据:[K1] NCVM定义及电阻率标准;[K2] UV真空镀工艺中的底漆/面漆功能及固化流程。

  • NCVM真空镀膜与常规真空镀膜:工艺差异与适用场景详解

    非导电真空镀膜(NCVM)技术详解:原理、工艺与UV真空镀的协同应用

    在现代电子与装饰行业中,非导电真空镀膜(NCVM, Non-Conductive Vacuum Metallization) 正成为兼具美观与功能性的关键技术。本文将系统介绍NCVM的基本原理、UV真空镀工艺的协同作用,以及其在加工中的核心优势与注意事项。

    一、什么是非导电真空镀膜(NCVM)?

    NCVM是一种在真空环境下,通过物理气相沉积(PVD)方法在基材表面形成非导电金属膜层的技术 [K1]。与传统的导电真空镀膜不同,NCVM膜层的电阻率极高,通常大于10^6 Ω·cm,这使得它在不影响无线信号传输的前提下,实现金属质感外观 [K1]。

    核心特点:

    • 信号透过性:不屏蔽电磁波,适用于手机、平板、智能穿戴等需要天线信号的设备外壳 [K1]。
    • 金属质感:通过控制膜层结构,可呈现亮银、枪色、金色等金属光泽。
    • 环保性:真空工艺无VOC排放,符合RoHS标准。

    二、UV真空镀与NCVM的协同工艺

    UV真空镀(紫外光固化真空镀)是NCVM实现高效率、高附着力加工的关键配套技术。其典型工艺流程如下:

    1. 基材预处理:清洁、除尘(必要时进行电晕或等离子处理)。
    2. 底漆喷涂与UV固化:在基材表面喷涂UV底漆,经紫外光固化形成平整、高附着力的底层 [K2]。
    3. 真空镀膜(NCVM):在真空室内蒸发或溅射非导电金属(如铟、锡、铝的合金)至底漆表面。
    4. 面漆喷涂与UV固化:镀膜后立即喷涂UV面漆,固化后形成耐磨、耐腐蚀的保护层 [K2]。

    为什么需要UV漆层?

    • 底漆功能:填补基材微孔,提供镀层附着力,防止膜层脱落。
    • 面漆功能:保护极薄的NCVM层(通常仅几十纳米)免受刮擦、汗液及紫外线损伤 [K2]。
    • 效率提升:UV固化仅需数秒,大幅缩短生产周期。

    三、NCVM的加工难点与解决方案

    mmexport1622776669026

    尽管NCVM技术优势显著,但在实际生产中需注意以下关键点:

    1. 膜厚均匀性控制

    NCVM膜层极薄(通常20~100nm),厚度偏差会影响电阻率与外观一致性。需采用旋转工件架配合多点蒸发源,确保复杂曲面基材的镀膜均匀性。

    2. 非导电性验证

    每一批次需通过万用表测试表面电阻率仪验证(阻值≥10^6 Ω)。若局部导电,则信号屏蔽风险增加。

    3. UV漆层与镀层的匹配性

    某些UV底漆中的单体可能腐蚀NCVM膜层,需选用耐化学品性优异的UV树脂配方。建议进行划格附着力测试湿热老化测试(85°C/85%RH,24h)。

    四、NCVM的典型应用场景

    • 消费电子:手机中框、摄像头装饰圈、耳机外壳(替代传统水电镀)。
    • 汽车内饰:按键面板、出风口饰条(满足耐候性且不影响GPS信号)。
    • 智能家居:遥控器、智能音箱面板,实现“金属外观+无线信号稳定”。

    五、未来发展趋势

    1. RGB光变NCVM:通过多层结构实现随角度变色的效果,用于高端文创产品。
    2. 可回收基材兼容性:针对PC/PET回收料的低表面能特性,开发专用UV底涂系统。
    3. 低温工艺:减少对PMMA、PET等热敏材料的变形风险。

    总结:非导电真空镀膜(NCVM)结合UV真空镀工艺,已成为解决“金属质感+信号透明”矛盾的最佳解决方案之一。通过精确控制膜层成分、UV漆层配方及工艺参数,可稳定量产高品质、环保的光电装饰件。在实施项目时,建议与上下游供应商提前完成膜层可靠性验证,以避免批量化后的附着力失效风险。

    参考依据:[K1] NCVM定义及电阻率标准;[K2] UV真空镀工艺中的底漆/面漆功能及固化流程。
