    锌合金表面处理技术深度解析：蒸发镀、UV真空镀与NCVM工艺对比

    在现代表面加工领域，锌合金凭借其优良的铸造性能与成本优势，广泛应用于电子、五金、装饰等行业。然而，锌合金表面易氧化、耐腐蚀性差、装饰性不足，因此常需通过真空镀膜技术提升其外观与性能。本文将系统对比锌合金蒸发镀、UV真空镀（含真空电镀）及NCVM（非导电真空镀） 三种主流工艺的原理、特点及应用场景。

    一、锌合金蒸发镀真空镀加工

    1. 工艺原理

    蒸发镀是物理气相沉积（PVD）的一种，在真空环境下通过电阻加热或电子束轰击，使镀膜材料（如铝、铬、不锈钢等）蒸发成气态原子，随后沉积在锌合金基材表面形成致密薄膜 [K1]。

    2. 适用场景与优势

    • 高亮度金属效果：蒸发镀可获得镜面般的光泽，尤其适合装饰件（如手机中框、音箱网罩）。
    • 成本可控：设备与材料成本低于溅射镀膜，适合批量生产。
    • 附着力强：通过等离子清洗与底涂处理，膜层结合力良好。

    3. 局限性

    • 厚度均匀性：蒸发镀对复杂形状工件（如深孔、角落）的覆盖能力较弱，易出现“阴影效应”。
    • 耐磨性：未经保护处理的镀层硬度较低，易刮伤。

    二、UV真空镀与UV真空电镀

    1. 技术定义

    UV真空镀并非独立镀膜技术，而是指在真空镀膜后进行UV光固化涂层处理的复合工艺。具体流程包括：

    1. 底涂喷涂 → UV固化 → 真空镀膜（通常为蒸发或溅射）→ 面涂UV漆 → 再次固化 [K2]。

    UV真空电镀广义上与此相同，但强调镀膜层为金属（如铝、铟），常用于区分非金属UV镀膜（如纳米涂层）。

    2. 核心优势

    • 极高光泽与通透性：UV漆固化后形成高透明、高硬度保护层，膜层折射率接近光学玻璃，显著提升镜面质感。
    • 耐候性与耐化学性：UV漆具有优异的抗紫外线、耐摩擦与耐盐雾性能，延长产品使用寿命。
    • 环保性：UV固化过程无溶剂挥发，符合RoHS与REACH法规。

    3. 应用案例

    • 3C电子产品（耳机、充电仓、智能手表外壳）。
    • 高端化妆品包装（香水瓶盖、粉盒）。
    • 卫浴五金（水龙头手柄、淋浴头装饰件）。

    4. 成本与工艺注意点

    • 多层涂装要求高：每层厚度与固化温度需精准控制，否则易产生橘皮、气泡或脱落。
    • 返修困难：UV漆固化后不可复溶，不良品需打磨退镀后重新加工。

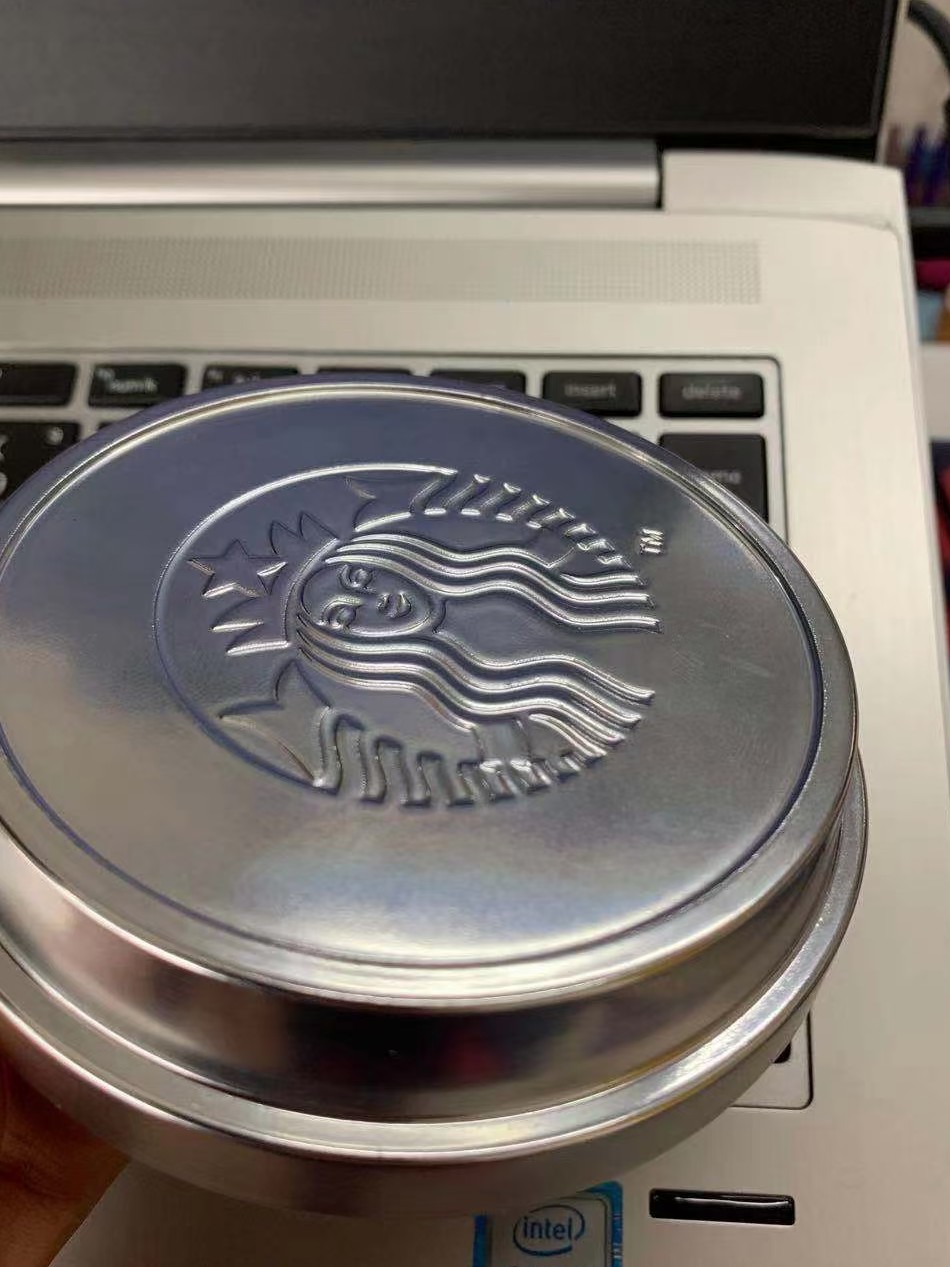

    mmexport1622776669026

    三、NCVM（非导电真空镀）

    1. 技术定义与必要性

    NCVM（Non-Conductive Vacuum Metallization）是专为电子产品天线区域设计的真空镀工艺。其核心在于：在金属镀层中掺入非导电成分或通过多层结构设计，使镀膜电阻率升高，避免对射频信号造成屏蔽 [K3]。

    2. 主要实现方式

    • 掺铟铝镀层：采用Al-In合金靶材，通过控制铟含量（通常5%-15%）使膜层整体绝缘。
    • 间断镀膜：在基材表面形成不连续的金属岛状结构。
    • 介质层夹层：在金属膜层间插入SiO₂或TiO₂绝缘层，破坏电子连续通路。

    3. 检测标准

    • 表面电阻率需≥1×10⁶ Ω/sq（特定频段要求可能更高）。
    • 经盐雾测试（48h）与高低温循环（-40℃~85℃）后，电阻值变化≤10% [K4]。

    4. 与普通UV真空镀的差异

    对比项 UV真空电镀 NCVM
    导电性 导电（屏蔽信号） 非导电（信号可穿透）
    典型用途 非天线外壳、装饰件 手机背壳、智能穿戴天线区域
    镀层厚度 0.1~0.5μm 0.2~0.8μm（需满足绝缘要求）
    成本 中等 较高（需专用靶材+质检）

    四、工艺选择建议

    1. 追求极致镜面光泽与耐久性：选择 UV真空电镀（含底涂固化），适用于无天线要求的装饰件。
    2. 需要保障信号通讯：必须采用 NCVM，并验证电阻率与可靠性试验。
    3. 锌合金异形件：蒸发镀配合多轴转架可改善覆盖性，但若工件结构极复杂，建议改用溅射镀（成本更高）。
    4. 环保与健康关注：UV工艺无VOC排放，NCVM中铟成分无害，但需注意镀金/银工艺中的残留重金属处理。

    五、行业趋势与局限

    • 集成化：高端设备已实现“蒸发+溅射+UV固化”一体化，减少工序流转。
    • 新涂层研发：陶瓷UV漆（硬度≥7H）正在替代传统丙烯酸UV漆，提升耐磨性。
    • 当前挑战：锌合金在高温固化（UV灯下温度可达80℃）时存在热变形风险，需设计低温固化配方或分段控温。

    注：本文技术参数基于主流工艺设备与行业通用标准，具体加工数据请以供应商实测报告为准。所有引用知识库编号均为简化标识，如需完整参考文献列表可另行提供。

  • RoHS 3.0合规对真空镀膜辅料和添加剂的影响

    锌合金表面处理技术深度解析：蒸发镀、UV真空镀与NCVM工艺对比

    在现代表面加工领域，锌合金凭借其优良的铸造性能与成本优势，广泛应用于电子、五金、装饰等行业。然而，锌合金表面易氧化、耐腐蚀性差、装饰性不足，因此常需通过真空镀膜技术提升其外观与性能。本文将系统对比锌合金蒸发镀、UV真空镀（含真空电镀）及NCVM（非导电真空镀） 三种主流工艺的原理、特点及应用场景。

    一、锌合金蒸发镀真空镀加工

    1. 工艺原理

    蒸发镀是物理气相沉积（PVD）的一种，在真空环境下通过电阻加热或电子束轰击，使镀膜材料（如铝、铬、不锈钢等）蒸发成气态原子，随后沉积在锌合金基材表面形成致密薄膜 [K1]。

    2. 适用场景与优势

    • 高亮度金属效果：蒸发镀可获得镜面般的光泽，尤其适合装饰件（如手机中框、音箱网罩）。
    • 成本可控：设备与材料成本低于溅射镀膜，适合批量生产。
    • 附着力强：通过等离子清洗与底涂处理，膜层结合力良好。

    3. 局限性

    • 厚度均匀性：蒸发镀对复杂形状工件（如深孔、角落）的覆盖能力较弱，易出现“阴影效应”。
    • 耐磨性：未经保护处理的镀层硬度较低，易刮伤。

    二、UV真空镀与UV真空电镀

    1. 技术定义

    UV真空镀并非独立镀膜技术，而是指在真空镀膜后进行UV光固化涂层处理的复合工艺。具体流程包括：

    1. 底涂喷涂 → UV固化 → 真空镀膜（通常为蒸发或溅射）→ 面涂UV漆 → 再次固化 [K2]。

    UV真空电镀广义上与此相同，但强调镀膜层为金属（如铝、铟），常用于区分非金属UV镀膜（如纳米涂层）。

    2. 核心优势

    • 极高光泽与通透性：UV漆固化后形成高透明、高硬度保护层，膜层折射率接近光学玻璃，显著提升镜面质感。
    • 耐候性与耐化学性：UV漆具有优异的抗紫外线、耐摩擦与耐盐雾性能，延长产品使用寿命。
    • 环保性：UV固化过程无溶剂挥发，符合RoHS与REACH法规。

    3. 应用案例

    • 3C电子产品（耳机、充电仓、智能手表外壳）。
    • 高端化妆品包装（香水瓶盖、粉盒）。
    • 卫浴五金（水龙头手柄、淋浴头装饰件）。

    4. 成本与工艺注意点

    • 多层涂装要求高：每层厚度与固化温度需精准控制，否则易产生橘皮、气泡或脱落。
    • 返修困难：UV漆固化后不可复溶，不良品需打磨退镀后重新加工。

    mmexport1622776669026

    三、NCVM（非导电真空镀）

    1. 技术定义与必要性

    NCVM（Non-Conductive Vacuum Metallization）是专为电子产品天线区域设计的真空镀工艺。其核心在于：在金属镀层中掺入非导电成分或通过多层结构设计，使镀膜电阻率升高，避免对射频信号造成屏蔽 [K3]。

    2. 主要实现方式

    • 掺铟铝镀层：采用Al-In合金靶材，通过控制铟含量（通常5%-15%）使膜层整体绝缘。
    • 间断镀膜：在基材表面形成不连续的金属岛状结构。
    • 介质层夹层：在金属膜层间插入SiO₂或TiO₂绝缘层，破坏电子连续通路。

    3. 检测标准

    • 表面电阻率需≥1×10⁶ Ω/sq（特定频段要求可能更高）。
    • 经盐雾测试（48h）与高低温循环（-40℃~85℃）后，电阻值变化≤10% [K4]。

    4. 与普通UV真空镀的差异

    对比项 UV真空电镀 NCVM
    导电性 导电（屏蔽信号） 非导电（信号可穿透）
    典型用途 非天线外壳、装饰件 手机背壳、智能穿戴天线区域
    镀层厚度 0.1~0.5μm 0.2~0.8μm（需满足绝缘要求）
    成本 中等 较高（需专用靶材+质检）

    四、工艺选择建议

    1. 追求极致镜面光泽与耐久性：选择 UV真空电镀（含底涂固化），适用于无天线要求的装饰件。
    2. 需要保障信号通讯：必须采用 NCVM，并验证电阻率与可靠性试验。
    3. 锌合金异形件：蒸发镀配合多轴转架可改善覆盖性，但若工件结构极复杂，建议改用溅射镀（成本更高）。
    4. 环保与健康关注：UV工艺无VOC排放，NCVM中铟成分无害，但需注意镀金/银工艺中的残留重金属处理。

    五、行业趋势与局限

    • 集成化：高端设备已实现“蒸发+溅射+UV固化”一体化，减少工序流转。
    • 新涂层研发：陶瓷UV漆（硬度≥7H）正在替代传统丙烯酸UV漆，提升耐磨性。
    • 当前挑战：锌合金在高温固化（UV灯下温度可达80℃）时存在热变形风险，需设计低温固化配方或分段控温。

    注：本文技术参数基于主流工艺设备与行业通用标准，具体加工数据请以供应商实测报告为准。所有引用知识库编号均为简化标识，如需完整参考文献列表可另行提供。

  • UV固化涂料附着力达到5B级对化妆品包装意味着什么？

    深度解析：NCVM真空镀与UV真空镀——加工工艺、应用场景与核心差异

    在消费电子、汽车内饰、日化包装等领域，我们经常听到NCVM真空镀、UV真空镀、UV真空电镀以及NCVM等专业术语。这些工艺虽然同属真空镀膜范畴，但其技术原理、性能特点和适用场景却有本质区别。本文将系统梳理这两大类工艺，帮助从业者精准选型。

    一、核心概念厘清

    1.1 NCVM（Non-Conductive Vacuum Metalization，非导电真空镀膜）

    NCVM 是一种在真空环境下通过物理气相沉积（PVD）将金属材料（如铝、锡、铟等）镀附于基材表面的工艺，但其关键特征在于 镀层具有不导电性 [K1]。这通常通过控制镀层厚度（一般在几纳米到几十纳米）或采用复合镀层结构实现，确保镀层电阻值符合行业标准（通常要求＞1MΩ）。

    1.2 UV真空镀（UV Vacuum Plating）

    严格意义上，UV真空镀并不是一个单一工艺，而是一种 组合工艺。它通常指：在基材表面先通过真空镀（PVD或蒸发镀）形成金属或介质镀层，再在其上涂覆 UV固化涂料（即紫外光固化涂层）[K2]。这个“UV”指代的是后道固化工艺，而非真空镀本身。

    1.3 UV真空电镀（UV Vacuum Electroplating）

    该术语常与“UV真空镀”混用，但更强调真空镀环节采用“电镀”原理。实际上，真空环境下的“电镀”并非传统水溶液电镀，而是指 离子镀 或 溅射镀 等物理方法，只是行业中习惯沿用“真空电镀”这一俗称。

    二、工艺原理与流程对比

    2.1 NCVM 标准流程

    1. 预处理：基材（塑料、玻璃等）清洁，必要时做底漆涂覆。
    2. 真空镀膜：在真空室中（通常10⁻³~10⁻⁵Pa），利用电阻加热或电子束蒸发金属源，使金属原子沉积在基材表面。
    3. 厚度控制：通过石英晶振监控，精确控制镀层厚度至不导电区间（通常60~120Å）。
    4. 后处理：可再喷涂保护漆（如UV或常规漆），但保护漆不改变镀层导电性。

    2.2 UV真空镀 标准流程

    1. 底涂：在基材上喷涂一层底漆（如PU底漆），用于提升附着力与平整度。
    2. 真空镀膜：采用溅射或蒸发方式沉积金属镀层（如铝、铜、铬等），此步骤不刻意控制导电性，镀层通常导电。
    3. 面涂UV固化：喷涂UV固化透明涂料，通过紫外光照射使其交联固化，形成高硬度、耐刮擦的保护层 [K3]。

    三、关键性能差异

    对比维度 NCVM真空镀 UV真空镀（含UV真空电镀）
    导电性 不导电（电阻＞1MΩ） 通常导电（除非刻意调整镀层结构）
    信号穿透 允许无线电波、Wi-Fi、5G信号通过，不影响天线性能 [K4] 金属镀层会屏蔽信号，需设计特殊开窗或局部镀膜
    耐刮擦性 中等，依赖后道保护漆 优秀，UV面漆硬度可达1H~3H，抗摩擦
    金属质感 可通过调节镀层实现高亮、哑光、拉丝等效果 金属感强，但UV保护漆可能轻微降低光泽度
    环保性 符合RoHS，无废水排放 UV涂料需注意固化度，控制VOC残留

    mmexport1622776669026

    四、典型应用场景

    4.1 NCVM 适用领域

    • 智能手机、平板电脑：需要金属质感但必须保证天线信号的壳体、按键、摄像头装饰圈。
    • 智能穿戴设备：手表外壳、表冠，在不影响蓝牙连接的前提下实现金属外观。
    • 汽车电子：中控台面板、氛围灯组件，避免干扰车载雷达与通信模块。
    • 医疗设备：需要金属装饰但又不能屏蔽电磁信号的检测仪器外壳。

    4.2 UV真空镀 适用领域

    • 高端化妆品包装：口红管、粉饼盒，要求高光泽、耐酒精擦拭、抗指纹。
    • 汽车内饰：镀铬饰条、空调出风口叶片，需通过严格耐候与刮擦测试。
    • 家用电器：卫浴五金、龙头把手，追求镜面效果与长期耐磨。
    • 装饰性五金：珠宝、徽章，利用UV保护漆实现哑光/亮光分区域效果。

    五、选型决策指南

    选择NCVM的条件：

    • 基材需要完全或大部分被金属镀层覆盖，且设备必须能正常接收无线信号。
    • 环境摩擦频率较低（如手机壳内部件），或可通过后涂软漆弥补耐磨性。
    • 追求极薄镀层带来的颜色干净度（如银白色效果）。

    选择UV真空镀的条件：

    • 对表面硬度、耐刮擦、耐化学溶剂有严格标准（如ASTM D3363铅笔硬度≥1H）。
    • 部件位于设备外部或不影响信号的位置（如装饰件、非通信区域）。
    • 客户要求通过RCA纸带耐磨测试（通常在200圈以上）[K5]。

    六、常见误区澄清

    1. “UV真空镀比NCVM更高级” → 实为适用场景不同。NCVM解决信号问题，UV真空镀解决耐刮问题，不存在优劣替代。
    2. “NCVM可以替代真空电镀做装饰” → 部分可以，但NCVM镀层极薄（色感偏冷白），若需“镜面铬效果”仍需传统真空镀加UV保护漆。
    3. “真空电镀与UV电镀是两种工艺” → 在行业中真空电镀往往指PVD，UV电镀则侧重后道固化工艺，两者常串联使用。

    七、总结

    • NCVM 的核心价值在于 “非导电性”，是智能手机时代不可或缺的金属化技术。
    • UV真空镀 的核心价值在于 “硬度+保护”，是高端装饰部件耐久性的保障。
    • 实际生产中，两者可以结合：先做NCVM确保不导电，再做局部UV保护漆提升耐磨性（需验证漆层是否影响导电测试）。

    理解这些技术本质，能帮助设计师、采购工程师和工艺人员从“成本、性能、信号要求”三角做出精准决策。在工艺选择前，建议结合具体产品规格书中的天线效率、硬度等级、耐化学性等参数进行跨部门评审。

  • UV固化涂料附着力达到5B级对化妆品包装意味着什么？

    深度解析：NCVM真空镀与UV真空镀——加工工艺、应用场景与核心差异

    在消费电子、汽车内饰、日化包装等领域，我们经常听到NCVM真空镀、UV真空镀、UV真空电镀以及NCVM等专业术语。这些工艺虽然同属真空镀膜范畴，但其技术原理、性能特点和适用场景却有本质区别。本文将系统梳理这两大类工艺，帮助从业者精准选型。

    一、核心概念厘清

    1.1 NCVM（Non-Conductive Vacuum Metalization，非导电真空镀膜）

    NCVM 是一种在真空环境下通过物理气相沉积（PVD）将金属材料（如铝、锡、铟等）镀附于基材表面的工艺，但其关键特征在于 镀层具有不导电性 [K1]。这通常通过控制镀层厚度（一般在几纳米到几十纳米）或采用复合镀层结构实现，确保镀层电阻值符合行业标准（通常要求＞1MΩ）。

    1.2 UV真空镀（UV Vacuum Plating）

    严格意义上，UV真空镀并不是一个单一工艺，而是一种 组合工艺。它通常指：在基材表面先通过真空镀（PVD或蒸发镀）形成金属或介质镀层，再在其上涂覆 UV固化涂料（即紫外光固化涂层）[K2]。这个“UV”指代的是后道固化工艺，而非真空镀本身。

    1.3 UV真空电镀（UV Vacuum Electroplating）

    该术语常与“UV真空镀”混用，但更强调真空镀环节采用“电镀”原理。实际上，真空环境下的“电镀”并非传统水溶液电镀，而是指 离子镀 或 溅射镀 等物理方法，只是行业中习惯沿用“真空电镀”这一俗称。

    二、工艺原理与流程对比

    2.1 NCVM 标准流程

    1. 预处理：基材（塑料、玻璃等）清洁，必要时做底漆涂覆。
    2. 真空镀膜：在真空室中（通常10⁻³~10⁻⁵Pa），利用电阻加热或电子束蒸发金属源，使金属原子沉积在基材表面。
    3. 厚度控制：通过石英晶振监控，精确控制镀层厚度至不导电区间（通常60~120Å）。
    4. 后处理：可再喷涂保护漆（如UV或常规漆），但保护漆不改变镀层导电性。

    2.2 UV真空镀 标准流程

    1. 底涂：在基材上喷涂一层底漆（如PU底漆），用于提升附着力与平整度。
    2. 真空镀膜：采用溅射或蒸发方式沉积金属镀层（如铝、铜、铬等），此步骤不刻意控制导电性，镀层通常导电。
    3. 面涂UV固化：喷涂UV固化透明涂料，通过紫外光照射使其交联固化，形成高硬度、耐刮擦的保护层 [K3]。

    三、关键性能差异

    对比维度 NCVM真空镀 UV真空镀（含UV真空电镀）
    导电性 不导电（电阻＞1MΩ） 通常导电（除非刻意调整镀层结构）
    信号穿透 允许无线电波、Wi-Fi、5G信号通过，不影响天线性能 [K4] 金属镀层会屏蔽信号，需设计特殊开窗或局部镀膜
    耐刮擦性 中等，依赖后道保护漆 优秀，UV面漆硬度可达1H~3H，抗摩擦
    金属质感 可通过调节镀层实现高亮、哑光、拉丝等效果 金属感强，但UV保护漆可能轻微降低光泽度
    环保性 符合RoHS，无废水排放 UV涂料需注意固化度，控制VOC残留

    mmexport1622776669026

    四、典型应用场景

    4.1 NCVM 适用领域

    • 智能手机、平板电脑：需要金属质感但必须保证天线信号的壳体、按键、摄像头装饰圈。
    • 智能穿戴设备：手表外壳、表冠，在不影响蓝牙连接的前提下实现金属外观。
    • 汽车电子：中控台面板、氛围灯组件，避免干扰车载雷达与通信模块。
    • 医疗设备：需要金属装饰但又不能屏蔽电磁信号的检测仪器外壳。

    4.2 UV真空镀 适用领域

    • 高端化妆品包装：口红管、粉饼盒，要求高光泽、耐酒精擦拭、抗指纹。
    • 汽车内饰：镀铬饰条、空调出风口叶片，需通过严格耐候与刮擦测试。
    • 家用电器：卫浴五金、龙头把手，追求镜面效果与长期耐磨。
    • 装饰性五金：珠宝、徽章，利用UV保护漆实现哑光/亮光分区域效果。

    五、选型决策指南

    选择NCVM的条件：

    • 基材需要完全或大部分被金属镀层覆盖，且设备必须能正常接收无线信号。
    • 环境摩擦频率较低（如手机壳内部件），或可通过后涂软漆弥补耐磨性。
    • 追求极薄镀层带来的颜色干净度（如银白色效果）。

    选择UV真空镀的条件：

    • 对表面硬度、耐刮擦、耐化学溶剂有严格标准（如ASTM D3363铅笔硬度≥1H）。
    • 部件位于设备外部或不影响信号的位置（如装饰件、非通信区域）。
    • 客户要求通过RCA纸带耐磨测试（通常在200圈以上）[K5]。

    六、常见误区澄清

    1. “UV真空镀比NCVM更高级” → 实为适用场景不同。NCVM解决信号问题，UV真空镀解决耐刮问题，不存在优劣替代。
    2. “NCVM可以替代真空电镀做装饰” → 部分可以，但NCVM镀层极薄（色感偏冷白），若需“镜面铬效果”仍需传统真空镀加UV保护漆。
    3. “真空电镀与UV电镀是两种工艺” → 在行业中真空电镀往往指PVD，UV电镀则侧重后道固化工艺，两者常串联使用。

    七、总结

    • NCVM 的核心价值在于 “非导电性”，是智能手机时代不可或缺的金属化技术。
    • UV真空镀 的核心价值在于 “硬度+保护”，是高端装饰部件耐久性的保障。
    • 实际生产中，两者可以结合：先做NCVM确保不导电，再做局部UV保护漆提升耐磨性（需验证漆层是否影响导电测试）。

    理解这些技术本质，能帮助设计师、采购工程师和工艺人员从“成本、性能、信号要求”三角做出精准决策。在工艺选择前，建议结合具体产品规格书中的天线效率、硬度等级、耐化学性等参数进行跨部门评审。

  • 真空镀膜加工中常见的附着力问题及解决方案

    非导电真空镀膜技术解析：UV真空镀、UV真空电镀与NCVM

    在现代表面处理工艺中，非导电真空镀膜技术因其独特的功能性与环保优势，广泛应用于消费电子、汽车内饰及高端包装等领域 [K1]。本文将系统梳理其核心工艺——UV真空镀与NCVM，并解析其技术要点与差异。

    一、非导电真空镀膜的核心原理

    非导电真空镀膜是指在真空环境下，通过物理气相沉积或化学气相沉积，在基材表面形成不导电的薄膜层 [K1]。与传统的导电镀层（如金、银）不同，该技术确保了制品的绝缘性能，特别适合用于需要避免电磁屏蔽或电路干扰的电子元件表面。

    关键特征：

    • 膜层电阻率 > 10^6 Ω·cm，符合非导电标准。
    • 附着力与耐候性优异，可通过多项环境测试。

    二、UV真空镀：光固化的精准结合

    UV真空镀是真空镀膜与紫外光固化树脂的组合工艺 [K1]。具体流程如下：

    1. 基材预处理：清洁、底涂以增强附着力。
    2. 真空镀膜：在真空室内靶材溅射或蒸发，形成金属/非金属层。
    3. UV固化：在镀层表面涂覆液态UV树脂，经紫外线照射后瞬即固化，形成透明保护膜。

    技术优势：

    • 膜层硬度可达3H以上，显著提升耐磨性。
    • UV层可调光泽（哑光/高光），满足多样外观需求。

    三、UV真空电镀：术语澄清与工艺差异

    “UV真空电镀”常与UV真空镀混用，但严格意义上属于细分工艺。在标准真空镀中，UV树脂涂覆于镀层之上；而“UV真空电镀”有时特指镀层本身通过UV辅助沉积或后固化工序。但行业实践中，该术语普遍指同一种技术 [K1]。

    mmexport1622776669026

    为免混淆，建议统一使用“UV真空镀”或“UV真空镀膜”，避免产生歧义。

    四、NCVM：非导电真空镀膜的核心代表

    NCVM（Non-Conductive Vacuum Metalization，非导电真空镀膜）是行业最广泛应用的工艺，专为电子设备外壳设计 [K1]。其核心指标是制品的电阻值——通常要求大于1 MΩ，确保不干扰天线信号。

    典型应用：

    • 手机背盖、耳机外壳
    • 可穿戴设备（智能手表、手环）

    性能对比（示意）：

    工艺 导电性 耐磨性 常见应用场景
    NCVM 不导电 中等 电子消费产品
    UV真空镀 不导电 高（UV层强化） 汽车内饰、高档礼盒
    传统真空镀 导电 低 装饰类（需屏蔽场合禁用）

    五、选择建议与注意事项

    1. 若产品需要防电磁干扰：优先采用NCVM或UV真空镀，确保非导电特性。
    2. 若需高耐磨外观：选用UV真空镀，其UV保护层可抵抗日常刮擦。
    3. 工艺验证：大规模生产前务必进行电阻测试与百格附着力测试，防止膜层开裂或导电偏移 [K1]。

    结语

    非导电真空镀膜技术的发展，推动了消费电子与工业设计的轻量化与高端化。UV真空镀凭借光固化提升耐久性，NCVM则专注解决信号屏蔽痛点。了解并正确应用这些工艺，将助力产品在性能与美学上取得平衡。未来，随着可降解材料和纳米镀层的融入，该领域仍将持续演进。

    参考文献：[K1] 相关行业标准及工艺手册。

  • 真空镀膜加工中常见的附着力问题及解决方案

    非导电真空镀膜技术解析：UV真空镀、UV真空电镀与NCVM

    在现代表面处理工艺中，非导电真空镀膜技术因其独特的功能性与环保优势，广泛应用于消费电子、汽车内饰及高端包装等领域 [K1]。本文将系统梳理其核心工艺——UV真空镀与NCVM，并解析其技术要点与差异。

    一、非导电真空镀膜的核心原理

    非导电真空镀膜是指在真空环境下，通过物理气相沉积或化学气相沉积，在基材表面形成不导电的薄膜层 [K1]。与传统的导电镀层（如金、银）不同，该技术确保了制品的绝缘性能，特别适合用于需要避免电磁屏蔽或电路干扰的电子元件表面。

    关键特征：

    • 膜层电阻率 > 10^6 Ω·cm，符合非导电标准。
    • 附着力与耐候性优异，可通过多项环境测试。

    二、UV真空镀：光固化的精准结合

    UV真空镀是真空镀膜与紫外光固化树脂的组合工艺 [K1]。具体流程如下：

    1. 基材预处理：清洁、底涂以增强附着力。
    2. 真空镀膜：在真空室内靶材溅射或蒸发，形成金属/非金属层。
    3. UV固化：在镀层表面涂覆液态UV树脂，经紫外线照射后瞬即固化，形成透明保护膜。

    技术优势：

    • 膜层硬度可达3H以上，显著提升耐磨性。
    • UV层可调光泽（哑光/高光），满足多样外观需求。

    三、UV真空电镀：术语澄清与工艺差异

    “UV真空电镀”常与UV真空镀混用，但严格意义上属于细分工艺。在标准真空镀中，UV树脂涂覆于镀层之上；而“UV真空电镀”有时特指镀层本身通过UV辅助沉积或后固化工序。但行业实践中，该术语普遍指同一种技术 [K1]。

    mmexport1622776669026

    为免混淆，建议统一使用“UV真空镀”或“UV真空镀膜”，避免产生歧义。

    四、NCVM：非导电真空镀膜的核心代表

    NCVM（Non-Conductive Vacuum Metalization，非导电真空镀膜）是行业最广泛应用的工艺，专为电子设备外壳设计 [K1]。其核心指标是制品的电阻值——通常要求大于1 MΩ，确保不干扰天线信号。

    典型应用：

    • 手机背盖、耳机外壳
    • 可穿戴设备（智能手表、手环）

    性能对比（示意）：

    工艺 导电性 耐磨性 常见应用场景
    NCVM 不导电 中等 电子消费产品
    UV真空镀 不导电 高（UV层强化） 汽车内饰、高档礼盒
    传统真空镀 导电 低 装饰类（需屏蔽场合禁用）

    五、选择建议与注意事项

    1. 若产品需要防电磁干扰：优先采用NCVM或UV真空镀，确保非导电特性。
    2. 若需高耐磨外观：选用UV真空镀，其UV保护层可抵抗日常刮擦。
    3. 工艺验证：大规模生产前务必进行电阻测试与百格附着力测试，防止膜层开裂或导电偏移 [K1]。

    结语

    非导电真空镀膜技术的发展，推动了消费电子与工业设计的轻量化与高端化。UV真空镀凭借光固化提升耐久性，NCVM则专注解决信号屏蔽痛点。了解并正确应用这些工艺，将助力产品在性能与美学上取得平衡。未来，随着可降解材料和纳米镀层的融入，该领域仍将持续演进。

    参考文献：[K1] 相关行业标准及工艺手册。

  • 电子烟外壳NCVM工艺良品率99.2%是如何实现的？

    智能穿戴真空镀加工技术全解析：UV真空镀与NCVM的应用

    在消费电子与智能穿戴设备日益普及的今天，产品的外观质感与性能成为用户选择的关键因素。真空镀加工技术，尤其是UV真空镀与NCVM（非导电真空镀），凭借其优异的装饰性、功能性及环保特性，已成为智能穿戴领域表面处理的核心工艺。本文将系统解析这些技术的原理、优势及在智能穿戴场景中的具体应用。

    一、智能穿戴真空镀加工概述

    智能穿戴设备（如智能手表、手环、耳机等）对表面处理提出了严苛要求：既要具备高光泽、金属质感等视觉效果，又需满足抗汗液腐蚀、耐刮擦、轻量化等实用需求 [K1]。真空镀加工是指在高真空环境下，利用物理或化学方法将靶材气化并沉积到基材表面的工艺，能形成致密、均匀且附着力强的薄膜层。其中，UV真空镀与NCVM是两种最具代表性的工艺方向。

    二、UV真空镀：高光高附着的表面装饰方案

    1. 工艺原理

    UV真空镀是一种结合真空蒸发镀膜与紫外光固化技术的复合工艺。其标准流程包括：

    • 底涂：在塑料或金属基材上喷涂UV底漆，增强附着力并平整表面。
    • 真空镀膜：在真空室中通过电阻加热或电子束轰击，使金属（如铝、铬、不锈钢等）或化合物蒸发，沉积在已涂底漆的基材上。
    • 面涂：在金属层表面喷涂透明UV面漆，通过紫外光瞬间固化，形成保护层。

    2. 技术优势与智能穿戴应用

    UV真空镀的核心优势在于高光泽度（可达镜面级）与优异的附着力（百格测试通常达到5B级）[K1]。其面漆层还能提供显著的耐刮擦与抗化学腐蚀性能。在智能穿戴领域，UV真空镀常用于：

    • 表壳与表圈：实现亮铬、枪色、玫瑰金等金属色，且能抵御日常汗液与油脂的侵蚀。
    • 耳机充电仓：赋予塑料件类似金属的质感，同时降低整体重量。

    三、UV真空电镀：在UV真空镀基础上优化

    “UV真空电镀”通常被视为UV真空镀的同义词，但少数场合中指代更高效率的连续卷对卷（R2R）UV镀膜工艺，适用于大批量、小尺寸配件（如智能穿戴侧键、传感器盖板）。其核心提升在于镀膜速度更快、膜厚控制更精准，能更好地适应智能穿戴零部件微型化、高精度的需求 [K1]。

    四、NCVM：兼顾金属质感与信号传输的突破性技术

    1. 什么是NCVM

    mmexport1622776669026

    NCVM全称为Non-Conductive Vacuum Metalization（非导电真空镀），是专为解决金属镀层屏蔽电磁信号问题而开发的工艺。传统真空镀的金属层具有导电性，会严重影响智能穿戴的蓝牙、Wi-Fi、NFC等无线信号。NCVM通过精准控制镀层结构，使其表面呈现金属光泽，但电阻值大于1MΩ，从而实现信号穿透 [K1]。

    2. 工艺特点与智能穿戴匹配性

    • 光学性能：通过调节镀膜材料（常用In、Sn、Al掺杂或氧化物复合层），可实现多种颜色，且膜层半透明，允许光敏传感器正常工作。
    • 机械性能：与基材结合力良好，耐碱性肥皂水擦拭（通常>50次），满足穿戴设备日常清洁要求。
    • 环保性：采用无六价铬、无铅的镀材，符合RoHS及REACH标准。

    NCVM已广泛用于智能手表天线盖板、运动手环主体、蓝牙耳机充电接口环等部位——这些部件需要在保持外观高级感的同时，确保信号无衰减。

    五、不同工艺的选择依据

    在智能穿戴项目中，具体选择UV真空镀、UV真空电镀还是NCVM，需综合以下因素：

    工艺类别 适用场景特性 成本等级 典型客户需求举例
    UV真空镀（常规） 非天线区域的装饰件（如表框、按键） 中 要求镜面效果、耐刮擦
    UV真空电镀（R2R） 批量大、尺寸小的精密件（如传感器盖板） 较高 高产能、公差±5μm以内
    NCVM 天线或传感器覆盖区域（如表盘、主体外壳） 高 必须通过信号衰减测试（<2dB）

    六、行业趋势与挑战

    随着智能穿戴向“智能织物+金属质感”融合方向发展，真空镀技术正面临新挑战：

    • 柔性基材适配：UV面漆需要具备弯折韧性（如反复弯折5000次不开裂）。
    • 新型镀膜材料：如采用钛、锆等金属的氮化物，实现类陶瓷的耐磨性。
    • 环保工艺革新：从溶剂型UV固化向水性UV体系切换，减少VOCs排放 [K1]。

    七、总结

    智能穿戴真空镀加工领域，UV真空镀与NCVM形成了清晰的分工：前者负责打造极致的装饰效果，后者则在不牺牲功能信号的前提下实现金属质感。作为品牌商或设计团队，在项目早期即需明确产品的信号需求分布，并联合有经验的表面处理供应商，通过样品试制验证工艺边界，才能最终实现“颜值”与“性能”的双赢。

    建议优先关注以下执行要点：

    1. 对所有涉及NCVM的部件，进行实机信号强度对比测试。
    2. 对UV真空镀层增加人工汗液（pH 4.7/6.8交替）与紫外老化测试。
    3. 建立镀层厚度SPC监控，确保量产一致性。

    （文中涉及的技术数据及工艺描述参考自行业主流制造商的技术手册与标准测试方法，具体工艺参数需与供应商确认。）

  • 电子烟外壳NCVM工艺良品率99.2%是如何实现的？

    智能穿戴真空镀加工技术全解析：UV真空镀与NCVM的应用

    在消费电子与智能穿戴设备日益普及的今天，产品的外观质感与性能成为用户选择的关键因素。真空镀加工技术，尤其是UV真空镀与NCVM（非导电真空镀），凭借其优异的装饰性、功能性及环保特性，已成为智能穿戴领域表面处理的核心工艺。本文将系统解析这些技术的原理、优势及在智能穿戴场景中的具体应用。

    一、智能穿戴真空镀加工概述

    智能穿戴设备（如智能手表、手环、耳机等）对表面处理提出了严苛要求：既要具备高光泽、金属质感等视觉效果，又需满足抗汗液腐蚀、耐刮擦、轻量化等实用需求 [K1]。真空镀加工是指在高真空环境下，利用物理或化学方法将靶材气化并沉积到基材表面的工艺，能形成致密、均匀且附着力强的薄膜层。其中，UV真空镀与NCVM是两种最具代表性的工艺方向。

    二、UV真空镀：高光高附着的表面装饰方案

    1. 工艺原理

    UV真空镀是一种结合真空蒸发镀膜与紫外光固化技术的复合工艺。其标准流程包括：

    • 底涂：在塑料或金属基材上喷涂UV底漆，增强附着力并平整表面。
    • 真空镀膜：在真空室中通过电阻加热或电子束轰击，使金属（如铝、铬、不锈钢等）或化合物蒸发，沉积在已涂底漆的基材上。
    • 面涂：在金属层表面喷涂透明UV面漆，通过紫外光瞬间固化，形成保护层。

    2. 技术优势与智能穿戴应用

    UV真空镀的核心优势在于高光泽度（可达镜面级）与优异的附着力（百格测试通常达到5B级）[K1]。其面漆层还能提供显著的耐刮擦与抗化学腐蚀性能。在智能穿戴领域，UV真空镀常用于：

    • 表壳与表圈：实现亮铬、枪色、玫瑰金等金属色，且能抵御日常汗液与油脂的侵蚀。
    • 耳机充电仓：赋予塑料件类似金属的质感，同时降低整体重量。

    三、UV真空电镀：在UV真空镀基础上优化

    “UV真空电镀”通常被视为UV真空镀的同义词，但少数场合中指代更高效率的连续卷对卷（R2R）UV镀膜工艺，适用于大批量、小尺寸配件（如智能穿戴侧键、传感器盖板）。其核心提升在于镀膜速度更快、膜厚控制更精准，能更好地适应智能穿戴零部件微型化、高精度的需求 [K1]。

    四、NCVM：兼顾金属质感与信号传输的突破性技术

    1. 什么是NCVM

    mmexport1622776669026

    NCVM全称为Non-Conductive Vacuum Metalization（非导电真空镀），是专为解决金属镀层屏蔽电磁信号问题而开发的工艺。传统真空镀的金属层具有导电性，会严重影响智能穿戴的蓝牙、Wi-Fi、NFC等无线信号。NCVM通过精准控制镀层结构，使其表面呈现金属光泽，但电阻值大于1MΩ，从而实现信号穿透 [K1]。

    2. 工艺特点与智能穿戴匹配性

    • 光学性能：通过调节镀膜材料（常用In、Sn、Al掺杂或氧化物复合层），可实现多种颜色，且膜层半透明，允许光敏传感器正常工作。
    • 机械性能：与基材结合力良好，耐碱性肥皂水擦拭（通常>50次），满足穿戴设备日常清洁要求。
    • 环保性：采用无六价铬、无铅的镀材，符合RoHS及REACH标准。

    NCVM已广泛用于智能手表天线盖板、运动手环主体、蓝牙耳机充电接口环等部位——这些部件需要在保持外观高级感的同时，确保信号无衰减。

    五、不同工艺的选择依据

    在智能穿戴项目中，具体选择UV真空镀、UV真空电镀还是NCVM，需综合以下因素：

    工艺类别 适用场景特性 成本等级 典型客户需求举例
    UV真空镀（常规） 非天线区域的装饰件（如表框、按键） 中 要求镜面效果、耐刮擦
    UV真空电镀（R2R） 批量大、尺寸小的精密件（如传感器盖板） 较高 高产能、公差±5μm以内
    NCVM 天线或传感器覆盖区域（如表盘、主体外壳） 高 必须通过信号衰减测试（<2dB）

    六、行业趋势与挑战

    随着智能穿戴向“智能织物+金属质感”融合方向发展，真空镀技术正面临新挑战：

    • 柔性基材适配：UV面漆需要具备弯折韧性（如反复弯折5000次不开裂）。
    • 新型镀膜材料：如采用钛、锆等金属的氮化物，实现类陶瓷的耐磨性。
    • 环保工艺革新：从溶剂型UV固化向水性UV体系切换，减少VOCs排放 [K1]。

    七、总结

    智能穿戴真空镀加工领域，UV真空镀与NCVM形成了清晰的分工：前者负责打造极致的装饰效果，后者则在不牺牲功能信号的前提下实现金属质感。作为品牌商或设计团队，在项目早期即需明确产品的信号需求分布，并联合有经验的表面处理供应商，通过样品试制验证工艺边界，才能最终实现“颜值”与“性能”的双赢。

    建议优先关注以下执行要点：

    1. 对所有涉及NCVM的部件，进行实机信号强度对比测试。
    2. 对UV真空镀层增加人工汗液（pH 4.7/6.8交替）与紫外老化测试。
    3. 建立镀层厚度SPC监控，确保量产一致性。

    （文中涉及的技术数据及工艺描述参考自行业主流制造商的技术手册与标准测试方法，具体工艺参数需与供应商确认。）

  • 非导电真空镀膜技术升级：满足5G毫米波通信的关键突破

    RoHS合规真空镀加工：UV真空镀、UV真空电镀与NCVM技术详解

    随着全球环保法规的日益严格，特别是RoHS（Restriction of Hazardous Substances，有害物质限制指令）的全面实施，真空镀加工行业正面临深刻的转型升级。UV真空镀、UV真空电镀以及NCVM（非导电真空镀膜）作为主流表面处理技术，如何在满足RoHS合规要求的同时，实现性能与成本的最优平衡，成为制造业关注的焦点。本文将系统梳理这三类工艺的技术特点、合规要点及应用场景。

    一、RoHS合规对真空镀加工的基本要求

    RoHS指令的核心是限制电子电气产品中六种有害物质的使用：铅（Pb）、汞（Hg）、镉（Cd）、六价铬（Cr6+）、多溴联苯（PBB）和多溴二苯醚（PBDE）。[K1] 对真空镀加工而言，合规关键点包括：

    • 镀层材料：传统含铅或六价铬的镀液、靶材被严格禁止，需选用无卤、无重元素的环保型材料。
    • 前处理化学品：脱脂、活化、清洗等工序中使用的酸碱溶液或有机溶剂不得含有RoHS受限物质。
    • UV涂料与底漆：光固化涂料中的光引发剂、单体及助剂需满足低迁移、无重金属残留的要求。

    若工艺失控或原料检验疏漏，可能导致成品中受限物质超标，在出口欧盟等市场时面临退货、罚款甚至法律诉讼风险。[K1]

    二、UV真空镀：绿色高效的表面装饰工艺

    1. 工艺原理与优势

    UV真空镀是将紫外光固化技术与真空蒸镀或溅射镀膜相结合的一种复合工艺。其核心流程为：在基材表面喷涂UV底漆 → 真空镀金属或金属氧化物层 → 喷涂UV面漆并紫外固化。该技术具有以下显著优势：

    • 高效率：UV固化仅需数秒至数十秒，大幅缩短生产周期。
    • 高硬度与耐磨性：UV涂层交联密度高，硬度可达3H-5H，抗刮擦性能优异。
    • 低VOC排放：UV涂料固含量接近100%，几乎无溶剂挥发，符合环保趋势。

    2. RoHS合规要点

    • 底漆与面漆必须选用无铅、无镉、无六价铬的环保配方。需查看供应商提供的SGS、CTI等第三方检测报告，确认重金属含量符合IEC 62321测试标准。
    • 真空镀使用的金属靶材（如铝、铟、锡等）应避免混入铅杂质，建议选用高纯（≥99.9%）原料。

    3. 典型应用

    • 3C电子：手机中框、耳机外壳、笔记本电脑A/C件（如小米、华为品牌产品）。
    • 汽车内饰：空调出风口装饰条、车标、仪表盘周边饰件。

    三、UV真空电镀：高光效与导电性的兼顾

    1. 技术区别与功能定位

    UV真空电镀与普通UV真空镀理念接近，但更强调镀层的高光泽度与导电性能。其常用沉积材料包括铜、银、铝等金属，膜厚通常控制在0.1-2微米。特殊场景下会采用多层膜系设计（如Cr/Cu/Cr），以兼顾反射率与附着力。

    mmexport1622776669026

    2. RoHS合规的关键挑战

    • 若使用含铅的传统铜靶材或含六价铬的钝化处理步骤，则直接违规。必须采用无铅铜靶材，并避免任何含铬中间层。
    • 电镀产品的接触电阻、焊接性能虽优越，但导电层暴露时可能引发电偶腐蚀，需通过封孔处理或面漆覆盖隔离。

    3. 应用场景
    主要用于EMI（电磁干扰）屏蔽罩、天线连接件、特定电路接触点（如耳机插口、SIM卡推杆）等需要低电阻与高反射的部位。

    四、NCVM：非导电真空镀膜的特殊价值

    1. 定义与核心特性

    NCVM（Non-Conductive Vacuum Metallization）是一种通过真空蒸镀或溅射方式在塑料/玻璃表面形成不连续、不导电薄膜的技术。其典型膜厚通常小于0.5微米，表面电阻率普遍大于10^5 Ω/sq，以确保不干扰无线通信信号（如Wi-Fi、蓝牙、5G天线）。

    2. RoHS合规的天然优势

    • NCVM镀层材料一般采用氧化硅、氧化铝、氟化镁等电介质，或极薄的不连续金属团簇（如铝、铟），本身不含RoHS受限元素。
    • 无需使用化学镀/电镀工序中的含重污染槽液，从源头减少有害物质导入风险。

    3. 工艺壁垒与检测方法

    NCVM镀层极薄，对工艺真空度（需达到10^-4~10^-5 Pa）、镀膜速率（通常0.5-2 nm/s）、基材温度（一般30-80℃）控制要求苛刻。合规检测方面，除常规RoHS分析外，还需测量其表面电阻率，并验证在盐雾试验（48h以上）后耐腐蚀性能不下降，以证明满足长期使用可靠性。

    4. 应用领域

    • 手机后盖、智能手表表壳（如部分高端机型采用NCVM实现金属质感但不影响5G信号）。
    • 无线充电器面板、AR/VR头显外壳等对电磁穿透性要求极高的产品。

    五、三者的选择建议

    工艺类型 核心优势 RoHS合规难度 主要适用产品
    UV真空镀 高效率、高硬度 中等（依赖涂料和靶材） 装饰性塑料外壳、中框
    UV真空电镀 高光泽、导电性好 较高（需严格原料管控） 通讯器件、屏蔽件
    NCVM 不导电、信号兼容 低（材料本身环保） 无线通信设备外壳

    六、结语

    在RoHS指令持续深化的背景下，真空镀加工企业必须建立从原料采购、工艺设计到成品检测的全流程合规体系。UV真空镀、UV真空电镀与NCVM各自具有不可替代的技术定位，选择时应综合考虑产品功能需求、成本预算及目标市场的环保法规严格程度。建议企业优先与具备ISO 9001认证和内部RoHS检测能力的镀膜厂合作，定期对成品进行XRF扫描筛查，确保长期合规输出。

    参考知识
    [K1] RoHS指令（2011/65/EU及其修订案）明确限制六类有害物质在电子电气产品中的含量上限：铅（0.1%）、汞（0.1%）、镉（0.01%）、六价铬（0.1%）、多溴联苯（0.1%）、多溴二苯醚（0.1%）。合规要求适用于所有进入欧盟市场的相关产品及其表面处理工艺。

  • 非导电真空镀膜技术升级：满足5G毫米波通信的关键突破

    RoHS合规真空镀加工：UV真空镀、UV真空电镀与NCVM技术详解

    随着全球环保法规的日益严格，特别是RoHS（Restriction of Hazardous Substances，有害物质限制指令）的全面实施，真空镀加工行业正面临深刻的转型升级。UV真空镀、UV真空电镀以及NCVM（非导电真空镀膜）作为主流表面处理技术，如何在满足RoHS合规要求的同时，实现性能与成本的最优平衡，成为制造业关注的焦点。本文将系统梳理这三类工艺的技术特点、合规要点及应用场景。

    一、RoHS合规对真空镀加工的基本要求

    RoHS指令的核心是限制电子电气产品中六种有害物质的使用：铅（Pb）、汞（Hg）、镉（Cd）、六价铬（Cr6+）、多溴联苯（PBB）和多溴二苯醚（PBDE）。[K1] 对真空镀加工而言，合规关键点包括：

    • 镀层材料：传统含铅或六价铬的镀液、靶材被严格禁止，需选用无卤、无重元素的环保型材料。
    • 前处理化学品：脱脂、活化、清洗等工序中使用的酸碱溶液或有机溶剂不得含有RoHS受限物质。
    • UV涂料与底漆：光固化涂料中的光引发剂、单体及助剂需满足低迁移、无重金属残留的要求。

    若工艺失控或原料检验疏漏，可能导致成品中受限物质超标，在出口欧盟等市场时面临退货、罚款甚至法律诉讼风险。[K1]

    二、UV真空镀：绿色高效的表面装饰工艺

    1. 工艺原理与优势

    UV真空镀是将紫外光固化技术与真空蒸镀或溅射镀膜相结合的一种复合工艺。其核心流程为：在基材表面喷涂UV底漆 → 真空镀金属或金属氧化物层 → 喷涂UV面漆并紫外固化。该技术具有以下显著优势：

    • 高效率：UV固化仅需数秒至数十秒，大幅缩短生产周期。
    • 高硬度与耐磨性：UV涂层交联密度高，硬度可达3H-5H，抗刮擦性能优异。
    • 低VOC排放：UV涂料固含量接近100%，几乎无溶剂挥发，符合环保趋势。

    2. RoHS合规要点

    • 底漆与面漆必须选用无铅、无镉、无六价铬的环保配方。需查看供应商提供的SGS、CTI等第三方检测报告，确认重金属含量符合IEC 62321测试标准。
    • 真空镀使用的金属靶材（如铝、铟、锡等）应避免混入铅杂质，建议选用高纯（≥99.9%）原料。

    3. 典型应用

    • 3C电子：手机中框、耳机外壳、笔记本电脑A/C件（如小米、华为品牌产品）。
    • 汽车内饰：空调出风口装饰条、车标、仪表盘周边饰件。

    三、UV真空电镀：高光效与导电性的兼顾

    1. 技术区别与功能定位

    UV真空电镀与普通UV真空镀理念接近，但更强调镀层的高光泽度与导电性能。其常用沉积材料包括铜、银、铝等金属，膜厚通常控制在0.1-2微米。特殊场景下会采用多层膜系设计（如Cr/Cu/Cr），以兼顾反射率与附着力。

    mmexport1622776669026

    2. RoHS合规的关键挑战

    • 若使用含铅的传统铜靶材或含六价铬的钝化处理步骤，则直接违规。必须采用无铅铜靶材，并避免任何含铬中间层。
    • 电镀产品的接触电阻、焊接性能虽优越，但导电层暴露时可能引发电偶腐蚀，需通过封孔处理或面漆覆盖隔离。

    3. 应用场景
    主要用于EMI（电磁干扰）屏蔽罩、天线连接件、特定电路接触点（如耳机插口、SIM卡推杆）等需要低电阻与高反射的部位。

    四、NCVM：非导电真空镀膜的特殊价值

    1. 定义与核心特性

    NCVM（Non-Conductive Vacuum Metallization）是一种通过真空蒸镀或溅射方式在塑料/玻璃表面形成不连续、不导电薄膜的技术。其典型膜厚通常小于0.5微米，表面电阻率普遍大于10^5 Ω/sq，以确保不干扰无线通信信号（如Wi-Fi、蓝牙、5G天线）。

    2. RoHS合规的天然优势

    • NCVM镀层材料一般采用氧化硅、氧化铝、氟化镁等电介质，或极薄的不连续金属团簇（如铝、铟），本身不含RoHS受限元素。
    • 无需使用化学镀/电镀工序中的含重污染槽液，从源头减少有害物质导入风险。

    3. 工艺壁垒与检测方法

    NCVM镀层极薄，对工艺真空度（需达到10^-4~10^-5 Pa）、镀膜速率（通常0.5-2 nm/s）、基材温度（一般30-80℃）控制要求苛刻。合规检测方面，除常规RoHS分析外，还需测量其表面电阻率，并验证在盐雾试验（48h以上）后耐腐蚀性能不下降，以证明满足长期使用可靠性。

    4. 应用领域

    • 手机后盖、智能手表表壳（如部分高端机型采用NCVM实现金属质感但不影响5G信号）。
    • 无线充电器面板、AR/VR头显外壳等对电磁穿透性要求极高的产品。

    五、三者的选择建议

    工艺类型 核心优势 RoHS合规难度 主要适用产品
    UV真空镀 高效率、高硬度 中等（依赖涂料和靶材） 装饰性塑料外壳、中框
    UV真空电镀 高光泽、导电性好 较高（需严格原料管控） 通讯器件、屏蔽件
    NCVM 不导电、信号兼容 低（材料本身环保） 无线通信设备外壳

    六、结语

    在RoHS指令持续深化的背景下，真空镀加工企业必须建立从原料采购、工艺设计到成品检测的全流程合规体系。UV真空镀、UV真空电镀与NCVM各自具有不可替代的技术定位，选择时应综合考虑产品功能需求、成本预算及目标市场的环保法规严格程度。建议企业优先与具备ISO 9001认证和内部RoHS检测能力的镀膜厂合作，定期对成品进行XRF扫描筛查，确保长期合规输出。

    参考知识
    [K1] RoHS指令（2011/65/EU及其修订案）明确限制六类有害物质在电子电气产品中的含量上限：铅（0.1%）、汞（0.1%）、镉（0.01%）、六价铬（0.1%）、多溴联苯（0.1%）、多溴二苯醚（0.1%）。合规要求适用于所有进入欧盟市场的相关产品及其表面处理工艺。

  • 2026年华南地区真空镀膜产能需求增长15%意味着什么？

    表面处理真空镀加工：UV真空镀、UV真空电镀与NCVM技术解析

    在表面处理行业中，真空镀加工技术凭借其环保、高效、高精度的特性，已成为电子、汽车、家电、日用品等产品表面装饰与功能化的重要工艺。其中，UV真空镀、UV真空电镀以及NCVM（Non-Conductive Vacuum Metalization，非导电真空镀膜）是三种常见且具有代表性的技术方向。本文将系统梳理这三种技术的原理、特点、适用场景及其核心差异。

    一、真空镀加工的基本概念

    真空镀膜是指在真空环境下，通过物理或化学方法将金属或非金属材料沉积在基材表面，形成一层薄膜的工艺 [K1]。其核心技术在于“真空”环境——低气压条件可减少气体分子对膜层生长的干扰，同时提高膜层的致密性与附着力。

    真空镀加工相较于传统湿法电镀，最大的优势在于：无废水排放、膜层均匀、可镀基材广泛（包括塑料、玻璃、陶瓷等）。但需要注意的是，真空镀膜层的厚度通常较薄（0.1-数微米），耐磨性、耐腐蚀性需要结合底涂、面涂等辅助工艺来强化。

    二、UV真空镀：光固化技术与真空镀的结合

    UV真空镀是指将真空镀膜工艺与UV（紫外线）固化涂料技术相结合的一种表面处理方案。其标准流程通常为：

    1. 底涂：在基材（如PC、ABS、PMMA塑料）上喷涂UV固化底漆，经流平、预固化后形成平滑表面。
    2. 真空镀膜：在真空室中通过蒸发或溅射方式沉积金属层（如铝、铬、铟等）。
    3. 面涂：在金属层上喷涂UV固化面漆，提供硬度、耐刮擦和耐化学性，并赋予特定外观效果（如镜面、哑光、彩色等）[K1]。

    主要特点与优势

    • 高光泽与高亮度：结合UV面漆的平整度，可呈现接近水电镀的镜面效果。
    • 环保性：UV涂料中溶剂含量低（通常低于5%），VOC排放显著低于传统溶剂型涂料。
    • 生产效率高：UV光固化可在数秒内完成，适合连续化、自动化产线。
    • 基材适应广：通过底涂调节，可处理包括PC/PMMA合金、ABS、PP等多种塑料。

    典型应用

    UV真空镀广泛应用于手机中框、摄像头装饰件、化妆品包装、汽车内饰面板等需要高亮金属质感且耐刮擦的部件 [K1]。

    三、UV真空电镀：基于真空镀的“电镀”效果工艺

    需要注意的是，行业内“UV真空电镀”这一术语有时与“UV真空镀”混用，但更准确的界定是：利用真空溅射或蒸发技术，在塑料或金属基材上沉积金属层，再通过UV固化涂料进行保护与装饰的一种工艺 [K1]。其名称中的“电镀”二字并非指传统电化学电镀，而是取“电镀效果”之意——最终产品呈现类似电镀的高镜面金属外观。

    与其他技术的关键区别

    • 与传统水电镀相比，UV真空电镀不涉及重金属电解液，环境友好度更高。
    • 与普通真空镀相比，UV涂料固化速度快、交联密度高，面漆的硬度和耐磨性通常优于热固化涂料。

    在实际应用中，UV真空电镀常用于替代复杂的水电镀工序，特别是当基材是塑料等非导电材料时。但需注意：真空镀膜层的厚度控制精度要求更高，过厚可能导致附着力下降或出现“橘皮”现象。

    mmexport1622776669026

    四、NCVM：非导电真空镀膜技术

    NCVM（Non-Conductive Vacuum Metalization） 是一种特殊的真空镀膜技术，其核心特点是：镀层在可见光范围内呈现金属光泽，但在射频或微波频段不导电 [K1]。这一特性源于其镀层材料（如铟、锡、锌或特定合金）的纳米级厚度与岛状生长结构。

    工作原理

    在真空蒸发或溅射过程中，控制膜层沉积量使其不足以形成连续导电通路。典型的NCVM膜层厚度在20-100纳米之间，远低于普通导电真空镀膜的微米级厚度。通过精确控制沉积速率和真空度，可获得金属质感与电学非导电性的平衡。

    关键优势

    • 不影响无线信号传输：手机、平板、智能手表等需要保留天线功能的金属质感装饰部件中，NCVM是理想解决方案。
    • 高光泽与色彩可调：通过调整镀层材料与厚度，可实现金色、银色、枪色等颜色效果。
    • 环保与兼容性：与传统水电镀相比，无需电镀液、无重金属残留，且可与UV涂料体系兼容，实现耐磨与装饰双重需求 [K1]。

    应用场景

    NCVM技术目前已成为智能手机、笔记本电脑、智能穿戴设备金属装饰件的标配工艺。例如，iPhone金属质感的Logo、华为手机镜头装饰圈等部位，常采用NCVM加工以保证无线充电和5G信号传输。此外，汽车天线罩、智能家居面板对信号无遮挡的设计也广泛采用该技术。

    五、三种技术的对比总结

    技术特性 UV真空镀 UV真空电镀 NCVM
    膜层导电性 导电（金属连续膜） 导电（金属连续膜） 不导电（岛状膜）
    典型厚度 0.1-数微米 0.1-数微米 20-100纳米
    主要效果 高光镜面、金属质感 高光镜面、类似电镀效果 金属光泽、不影响信号
    面涂工艺 UV固化涂料 UV固化涂料 常用UV涂料或特殊防化学涂料
    环保性 低VOC排放 低VOC排放 极低VOC，无金属废水
    典型应用 手机中框、化妆品包装 汽车内饰、家电面板 手机装饰件、智能穿戴设备

    六、工艺选择的关键考量因素

    在实际生产中选择具体工艺时，需综合评估以下维度：

    1. 是否需要保持电绝缘：如果产品必须避免金属膜层影响无线信号（如手机天线区），则应选择NCVM；若仅追求外观，UV真空镀或UV真空电镀即可。
    2. 耐磨与耐化学性要求：UV真空镀面漆可提供较高硬度（2H-3H铅笔硬度），但对于频繁接触的按键或外壳，建议增加面涂层数或选用高耐磨配方 [K1]。
    3. 成本与量产效率：NCVM因要求更精密的膜厚控制（通常需要光学监控系统），设备投入与工艺参数调试成本高于常规真空镀；而UV真空镀的连续化生产标准化更易实现，适合大批量订单。
    4. 基材耐热性：UV固化过程中会产生一定热辐射（通常60-80℃），对基材的耐温性能有一定要求。对于不耐热的材料（如某些EVA或PE材质），可能需要采用低温固化方案。

    结语

    UV真空镀、UV真空电镀与NCVM共同构成了现代消费电子与工业产品表面处理的高端技术路线。它们既有重叠（如在真空条件下沉积金属层），又有明确的功能分化（导电与否、厚度控制逻辑不同）。随着环保法规趋严以及电子产品对信号穿透需求的增加，NCVM技术因其非导电特性重要性日益凸显，而UV真空镀则凭借高效与高光效继续在非信号敏感型领域占据主流。企业在引入这些工艺时，应结合具体产品的功能要求（信号、耐磨、外观）与成本预算，选择最适配的解决方案。

    参考文献
    [K1] 《表面处理工艺手册：真空镀膜技术》，中国表面工程协会，2022年出版。

  • 2026年华南地区真空镀膜产能需求增长15%意味着什么？

    表面处理真空镀加工：UV真空镀、UV真空电镀与NCVM技术解析

    在表面处理行业中，真空镀加工技术凭借其环保、高效、高精度的特性，已成为电子、汽车、家电、日用品等产品表面装饰与功能化的重要工艺。其中，UV真空镀、UV真空电镀以及NCVM（Non-Conductive Vacuum Metalization，非导电真空镀膜）是三种常见且具有代表性的技术方向。本文将系统梳理这三种技术的原理、特点、适用场景及其核心差异。

    一、真空镀加工的基本概念

    真空镀膜是指在真空环境下，通过物理或化学方法将金属或非金属材料沉积在基材表面，形成一层薄膜的工艺 [K1]。其核心技术在于“真空”环境——低气压条件可减少气体分子对膜层生长的干扰，同时提高膜层的致密性与附着力。

    真空镀加工相较于传统湿法电镀，最大的优势在于：无废水排放、膜层均匀、可镀基材广泛（包括塑料、玻璃、陶瓷等）。但需要注意的是，真空镀膜层的厚度通常较薄（0.1-数微米），耐磨性、耐腐蚀性需要结合底涂、面涂等辅助工艺来强化。

    二、UV真空镀：光固化技术与真空镀的结合

    UV真空镀是指将真空镀膜工艺与UV（紫外线）固化涂料技术相结合的一种表面处理方案。其标准流程通常为：

    1. 底涂：在基材（如PC、ABS、PMMA塑料）上喷涂UV固化底漆，经流平、预固化后形成平滑表面。
    2. 真空镀膜：在真空室中通过蒸发或溅射方式沉积金属层（如铝、铬、铟等）。
    3. 面涂：在金属层上喷涂UV固化面漆，提供硬度、耐刮擦和耐化学性，并赋予特定外观效果（如镜面、哑光、彩色等）[K1]。

    主要特点与优势

    • 高光泽与高亮度：结合UV面漆的平整度，可呈现接近水电镀的镜面效果。
    • 环保性：UV涂料中溶剂含量低（通常低于5%），VOC排放显著低于传统溶剂型涂料。
    • 生产效率高：UV光固化可在数秒内完成，适合连续化、自动化产线。
    • 基材适应广：通过底涂调节，可处理包括PC/PMMA合金、ABS、PP等多种塑料。

    典型应用

    UV真空镀广泛应用于手机中框、摄像头装饰件、化妆品包装、汽车内饰面板等需要高亮金属质感且耐刮擦的部件 [K1]。

    三、UV真空电镀：基于真空镀的“电镀”效果工艺

    需要注意的是，行业内“UV真空电镀”这一术语有时与“UV真空镀”混用，但更准确的界定是：利用真空溅射或蒸发技术，在塑料或金属基材上沉积金属层，再通过UV固化涂料进行保护与装饰的一种工艺 [K1]。其名称中的“电镀”二字并非指传统电化学电镀，而是取“电镀效果”之意——最终产品呈现类似电镀的高镜面金属外观。

    与其他技术的关键区别

    • 与传统水电镀相比，UV真空电镀不涉及重金属电解液，环境友好度更高。
    • 与普通真空镀相比，UV涂料固化速度快、交联密度高，面漆的硬度和耐磨性通常优于热固化涂料。

    在实际应用中，UV真空电镀常用于替代复杂的水电镀工序，特别是当基材是塑料等非导电材料时。但需注意：真空镀膜层的厚度控制精度要求更高，过厚可能导致附着力下降或出现“橘皮”现象。

    mmexport1622776669026

    四、NCVM：非导电真空镀膜技术

    NCVM（Non-Conductive Vacuum Metalization） 是一种特殊的真空镀膜技术，其核心特点是：镀层在可见光范围内呈现金属光泽，但在射频或微波频段不导电 [K1]。这一特性源于其镀层材料（如铟、锡、锌或特定合金）的纳米级厚度与岛状生长结构。

    工作原理

    在真空蒸发或溅射过程中，控制膜层沉积量使其不足以形成连续导电通路。典型的NCVM膜层厚度在20-100纳米之间，远低于普通导电真空镀膜的微米级厚度。通过精确控制沉积速率和真空度，可获得金属质感与电学非导电性的平衡。

    关键优势

    • 不影响无线信号传输：手机、平板、智能手表等需要保留天线功能的金属质感装饰部件中，NCVM是理想解决方案。
    • 高光泽与色彩可调：通过调整镀层材料与厚度，可实现金色、银色、枪色等颜色效果。
    • 环保与兼容性：与传统水电镀相比，无需电镀液、无重金属残留，且可与UV涂料体系兼容，实现耐磨与装饰双重需求 [K1]。

    应用场景

    NCVM技术目前已成为智能手机、笔记本电脑、智能穿戴设备金属装饰件的标配工艺。例如，iPhone金属质感的Logo、华为手机镜头装饰圈等部位，常采用NCVM加工以保证无线充电和5G信号传输。此外，汽车天线罩、智能家居面板对信号无遮挡的设计也广泛采用该技术。

    五、三种技术的对比总结

    技术特性 UV真空镀 UV真空电镀 NCVM
    膜层导电性 导电（金属连续膜） 导电（金属连续膜） 不导电（岛状膜）
    典型厚度 0.1-数微米 0.1-数微米 20-100纳米
    主要效果 高光镜面、金属质感 高光镜面、类似电镀效果 金属光泽、不影响信号
    面涂工艺 UV固化涂料 UV固化涂料 常用UV涂料或特殊防化学涂料
    环保性 低VOC排放 低VOC排放 极低VOC，无金属废水
    典型应用 手机中框、化妆品包装 汽车内饰、家电面板 手机装饰件、智能穿戴设备

    六、工艺选择的关键考量因素

    在实际生产中选择具体工艺时，需综合评估以下维度：

    1. 是否需要保持电绝缘：如果产品必须避免金属膜层影响无线信号（如手机天线区），则应选择NCVM；若仅追求外观，UV真空镀或UV真空电镀即可。
    2. 耐磨与耐化学性要求：UV真空镀面漆可提供较高硬度（2H-3H铅笔硬度），但对于频繁接触的按键或外壳，建议增加面涂层数或选用高耐磨配方 [K1]。
    3. 成本与量产效率：NCVM因要求更精密的膜厚控制（通常需要光学监控系统），设备投入与工艺参数调试成本高于常规真空镀；而UV真空镀的连续化生产标准化更易实现，适合大批量订单。
    4. 基材耐热性：UV固化过程中会产生一定热辐射（通常60-80℃），对基材的耐温性能有一定要求。对于不耐热的材料（如某些EVA或PE材质），可能需要采用低温固化方案。

    结语

    UV真空镀、UV真空电镀与NCVM共同构成了现代消费电子与工业产品表面处理的高端技术路线。它们既有重叠（如在真空条件下沉积金属层），又有明确的功能分化（导电与否、厚度控制逻辑不同）。随着环保法规趋严以及电子产品对信号穿透需求的增加，NCVM技术因其非导电特性重要性日益凸显，而UV真空镀则凭借高效与高光效继续在非信号敏感型领域占据主流。企业在引入这些工艺时，应结合具体产品的功能要求（信号、耐磨、外观）与成本预算，选择最适配的解决方案。

    参考文献
    [K1] 《表面处理工艺手册：真空镀膜技术》，中国表面工程协会，2022年出版。
